◆ Преимущества продукта
Уникальная овальная конструкция алюминиевого корпуса с оптимальным использованием монтажного пространства: серия CBB66A имеет овальный корпус из алюминиевого сплава. При одинаковой площади поперечного сечения в нем размещается больший объем обмотки по сравнению с цилиндрическими корпусами, что позволяет достичь более высокой емкости. Кроме того, овальная форма удобнее для фиксации и размещения в плоских или сложных по форме отсеках электрооборудования внутренних и наружных блоков кондиционеров, экономит монтажное место и предоставляет большую свободу при общей конструктивной разработке блока.
Встроенное взрывозащитное устройство для комплексной надежной защиты: алюминиевый корпус оснащен механическим устройством защиты от взрыва. При аварийном повышении давления внутри конденсатора срабатывает предохранительный клапан для сброса давления, предотвращая разрыв корпуса и травмирование пользователя разлетающимися фрагментами. Изделие защищает кондиционер и безопасность пользователей, соответствует обязательным национальным и международным стандартам безопасности бытовой техники и подходит для рынков со строгими нормативами безопасности, таких как Европа, Америка и Юго-Восточная Азия.
Устойчивость к пусковым токам и высокая перегрузочная способность для частых циклов пуска-останова компрессора: разработан с учетом пусковых характеристик компрессоров кондиционеров при больших токах. Стабильно выдерживает кратковременные значительные токовые нагрузки при повторных пусках компрессора в летние периоды пиковых нагрузок и перегрузочные режимы при переключении режимов охлаждения и обогрева, не выходя преждевременно из строя при длительной эксплуатации.
Низкие диэлектрические потери и высокое сопротивление изоляции для долговременной стабильности электрических параметров: изделие имеет чрезвычайно малый коэффициент диэлектрических потерь (tanδ) и высокое сопротивление изоляции, электрические параметры остаются стабильными на протяжении всего срока службы. Это обеспечивает эффективный и устойчивый пуск и работу двигателей компрессоров кондиционеров при разных температурах окружающей среды и нагрузочных режимах.
Отличные самовосстанавливающиеся свойства, надежность подтверждена многолетней эксплуатацией на рынке: металлизированная полипропиленовая пленка обладает свойством самовосстановления. При локальном пробое диэлектрика изоляция быстро восстанавливается, не допуская развития дефекта до полного отказа изделия. Надежность конденсаторов подтверждена крупномасштабной долговременной эксплуатацией на внутреннем и международном рынках кондиционеров.
◆ Ключевые точки продаж
Универсальная отраслевая стандартная модель CBB66A, удобная для закупки и замены: изделие соответствует отраслевым стандартным спецификациям CBB66A, совместимо с оборудованием основных марок кондиционеров, отличается высокой универсальностью. Удобно для закупки запасных частей при техническом обслуживании, упрощает управление складскими запасами.

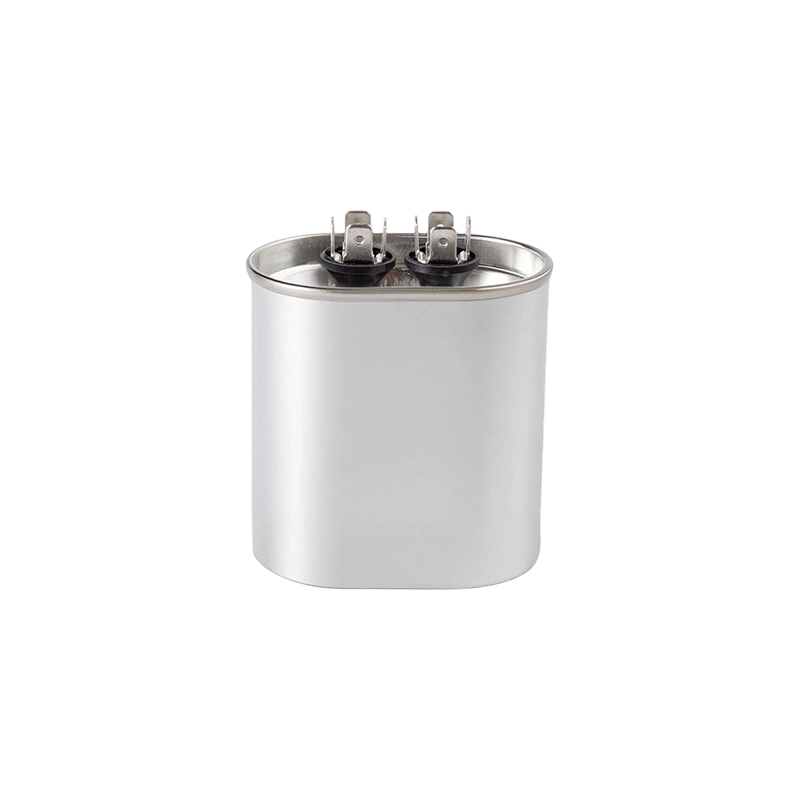

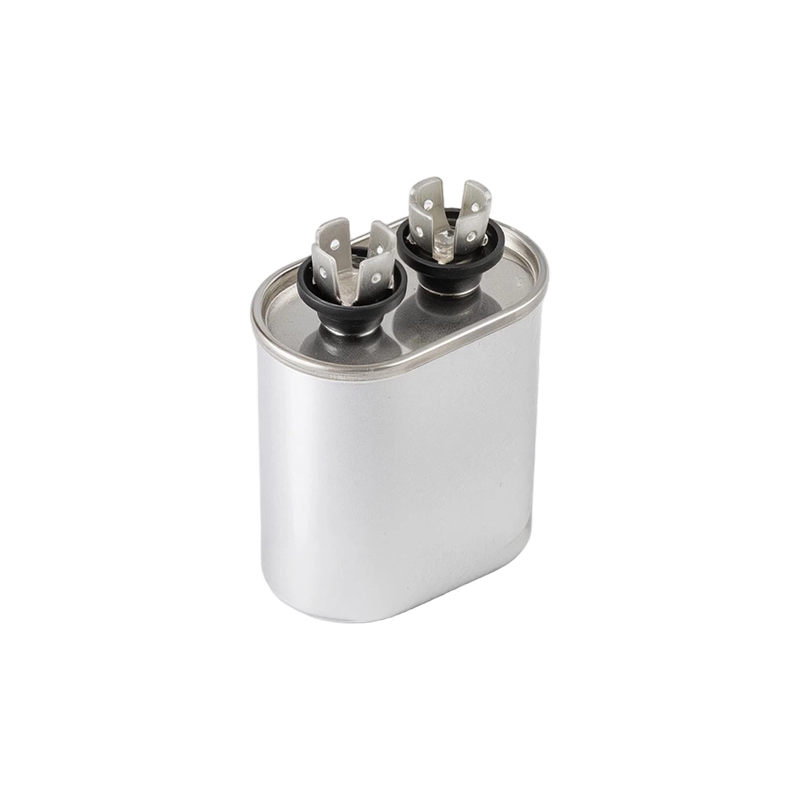

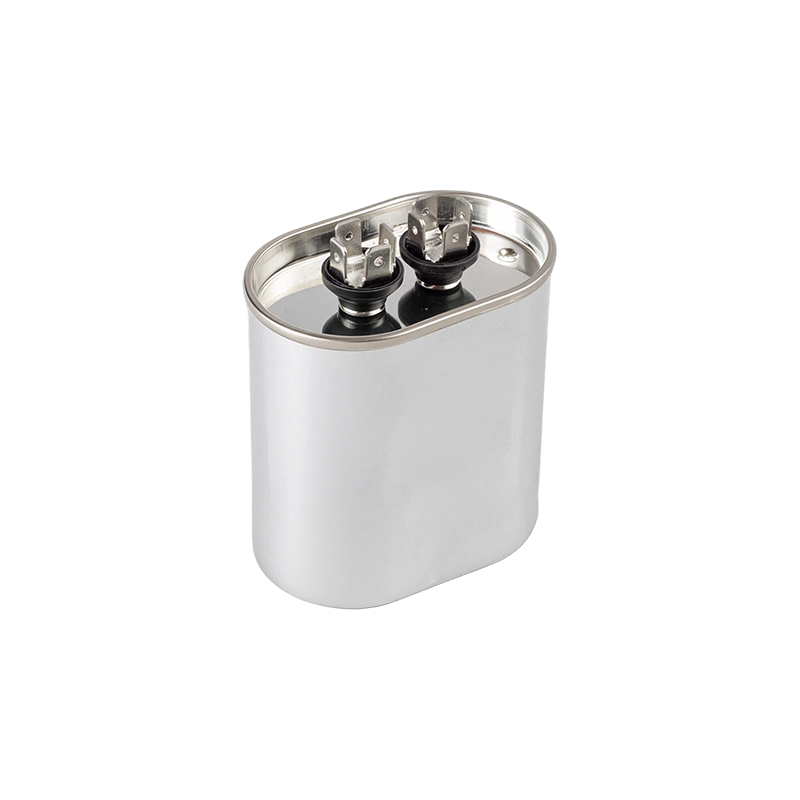

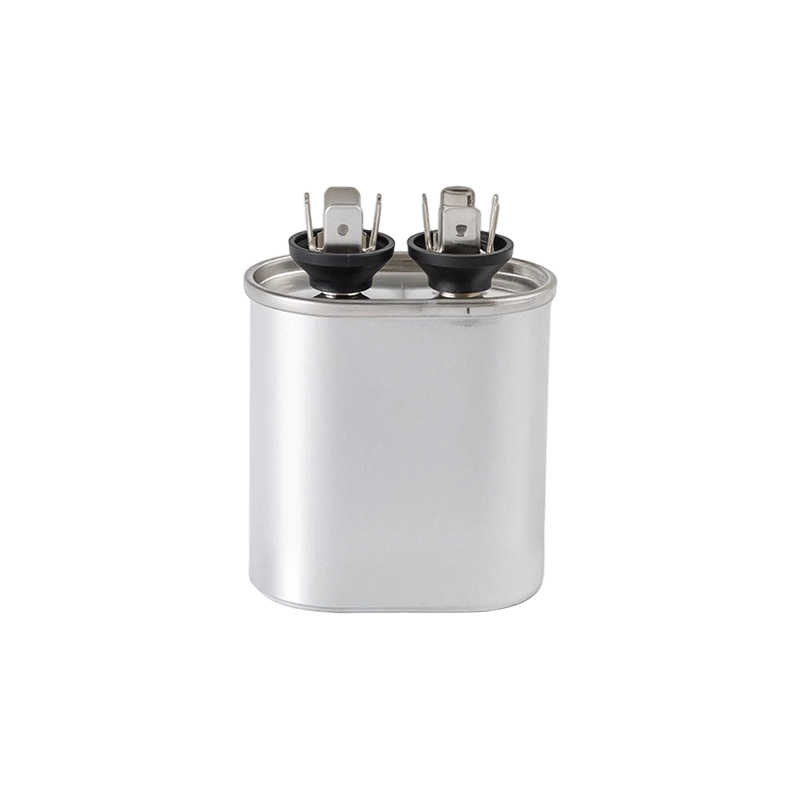

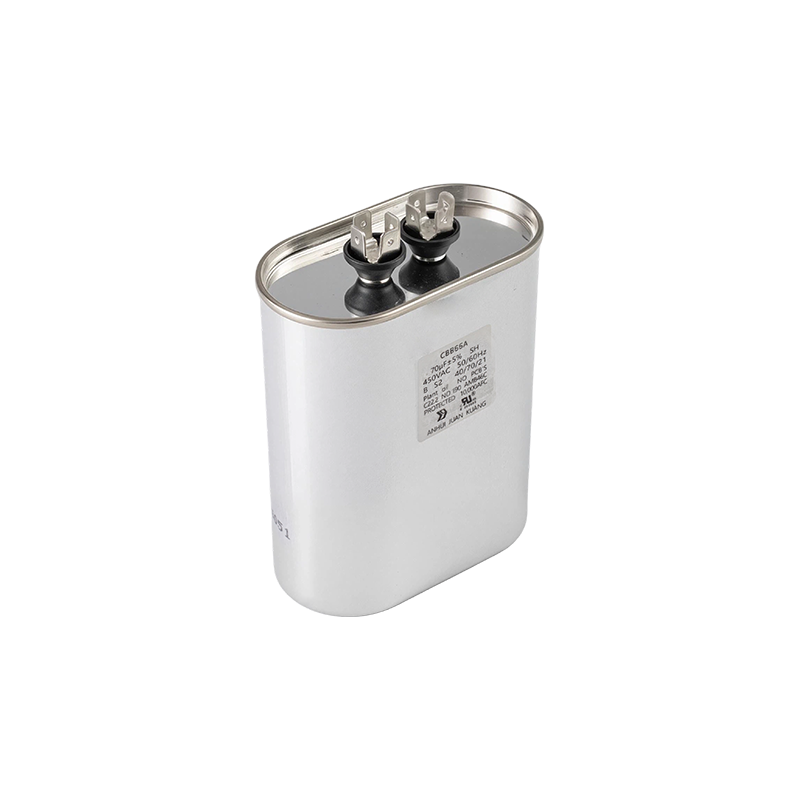

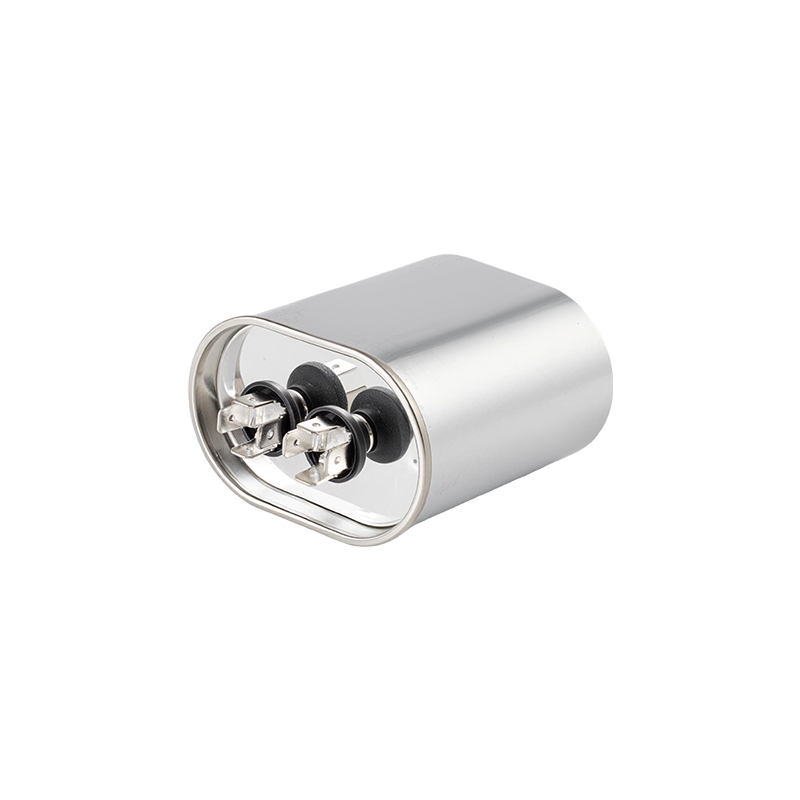

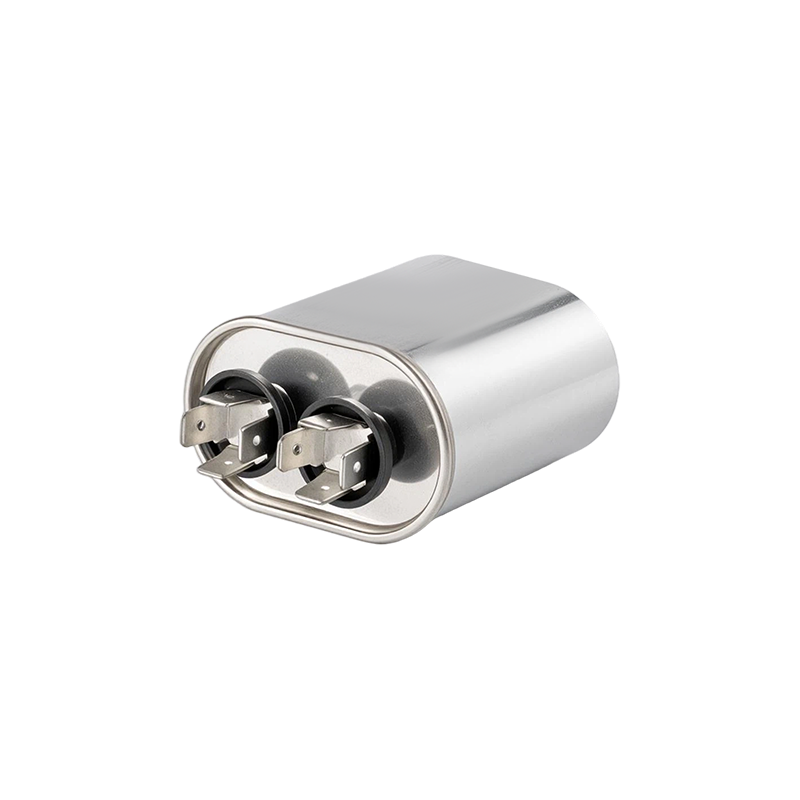

Овальный корпус обеспечивает высокую емкость при компактных габаритах: для мощных компрессоров, требующих большой емкости, овальный корпус позволяет реализовать её при меньшей высоте установки. Особенно подходит для моделей кондиционеров с ограниченным монтажным пространством по высоте, решая противоречие между требованиями большой емкости и компактности монтажа.
Алюминиевый корпус с эффективным теплоотводом и термостойкостью: теплопроводность алюминиевого сплава значительно выше, чем у пластика, обеспечивает эффективный отвод и рассеивание тепла, выделяемого при работе конденсатора. Изделие стабильно функционирует в высокотемпературных герметичных отсеках компрессоров (температура может превышать 70 °C), расчетный срок службы составляет более 10 лет.
Широкий выбор номиналов емкости и напряжения: доступны различные варианты по емкости и напряжению, совместимые с кондиционерами производительностью от 1 до более 5 тонн для разных диапазонов мощности, удовлетворяя требованиям комплектации компрессоров бытовых и коммерческих кондиционеров.
◆ Основные приложения
Пуск и работа двигателей компрессоров бытовых настенных и напольных кондиционеров
Комплектация компрессоров коммерческих кондиционеров с переменной и постоянной частотой
Компрессорные конденсаторы наружных блоков центральных кондиционеров
Рабочая комплектация компрессоров тепловых насосов водонагревателей
Компрессорные конденсаторы для специальных моделей кондиционеров с ограничением монтажного пространства по высоте
| Номинальное напряжение VAC |
240、370、440 |
| Толерантность |
±5% |
| Класс эксплуатации |
30 000 ч (класс А) |
| 10 000 ч (класс B) |
| 3000 ч (класс С) |

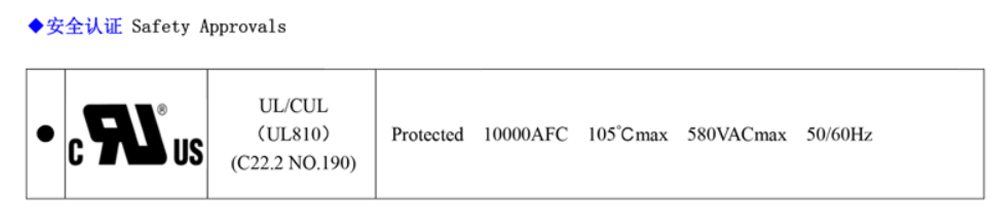

| Класс безопасности Защита |
С2
Ранее назывался P2 |
|
| Номинальная частота fР |
50/60 Гц |
| Максимально допустимое напряжение Vмакс |
1.1·VР (ВР = Номинальное напряжение) |
| Максимально допустимый ток Iмакс |
1.3·IР (ЯР = Номинальный ток) |
| Испытательное напряжение переменного тока от клеммы к клемме |
2Un/60s |
| Изоляционные клеммы напряжения к корпусу |
2Un+1000VAC (≥2000VAC) 60с |
| Коэффициент диссипации tan δ при 20 ℃ |
≤0,0020 (100 Гц) |
| Климатическая категория |
40/85/21,40/70/21 |

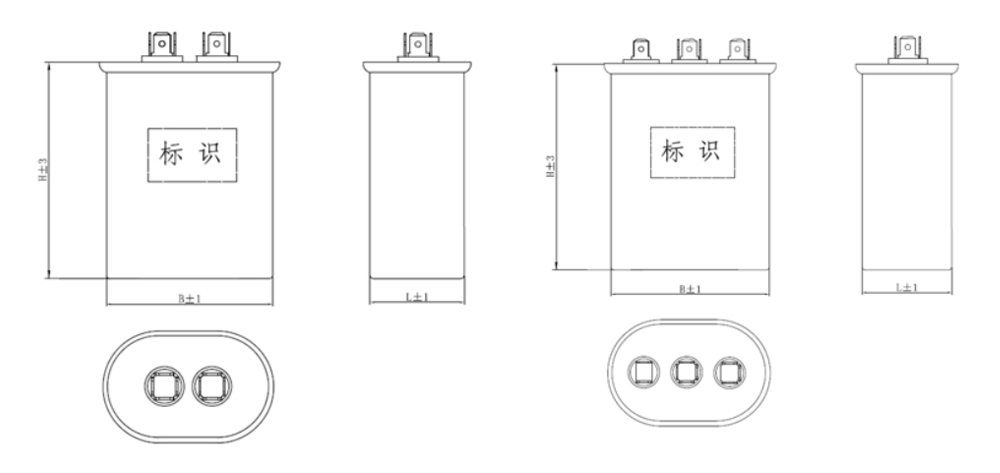

| Емкость（мкФ） |
Номинальное напряжение （В переменного тока） |
Л дюйм(мм) |
В дюйм(мм) |
H дюйм(мм) |
|
| 4 |
240 |
1.24(31.5) |
2.03(51,5) |
1,57(40) |
| 5 |
240 |
1.24(31.5) |
2.03(51,5) |
1,57(40) |
| 7,5 |
240 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 10 |
240 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 15 |
240 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 20 |
240 |
1.24(31.5) |
2.03(51,5) |
2.56(65) |
| 25 |
240 |
1,77(45) |
2.80(71) |
2.56(65) |
| 30 |
240 |
1,77(45) |
2.80(71) |
2.56(65) |
| 35 |
240 |
1,77(45) |
2.80(71) |
2.56(65) |
| 40 |
240 |
1,77(45) |
2.80(71) |
2,95(75) |
| 45 |
240 |
1,77(45) |
2.80(71) |
2,95(75) |
| 50 |
240 |
1,77(45) |
2.80(71) |
2,95(75) |
| 60 |
240 |
1,77(45) |
2.80(71) |
3.35(85) |
| 70 |
240 |
1,77(45) |
2.80(71) |
3,94(100) |
| 2 |
370 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 1,57(40) |
| 2,5 |
370 |
1.24(31.5) |
2.03(51,5) |
1,57(40) |
| 3 |
370 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 1,57(40) |
| 4 |
370 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 1,57(40) |
| 5 |
370 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 1,57(40) |
| 6 |
370 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 1,57(40) |
| 7,5 |
370 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 10 |
370 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 12,5 |
370 |
1.24(31.5) |
2.03(51,5) |
2.56(65) |
| 12,5 |
370 |
1.24(31.5) |
2.03(51,5) |
2,95(75) |
| 12,5 |
370 |
1,77(45) |
2.80(71) |
2.17(55) |
| 15 |
370 |
1.24(31.5) |
2.03(51,5) |
2,95(75) |
| 15 |
370 |
1,77(45) |
2.80(71) |
2.17(55) |
| 17,5 |
370 |
1,77(45) |
2.80(71) |
2.17(55) |
| 20 |
370 |
1,77(45) |
2.80(71) |
2.17(55) |
| 20 |
370 |
1.24(31.5) |
2.03(51,5) |
2,95(75) |
| 22,5 |
370 |
1,77(45) |
2.80(71) |
2.56(65) |
| 25 |
370 |
1,77(45) |
2.80(71) |
2.56(65) |
| 27,5 |
370 |
1,77(45) |
2.80(71) |
2.56(65) |
| 30 |
370 |
1,77(45) |
2.80(71) |
2.56(65) |
| 30 |
370 |
1,89(47,9) |
3.54(90) |
2.56(65) |
| 35 |
370 |
1,77(45) |
2.80(71) |
2,95(75) |
| 35 |
370 |
1,89(47,9) |
3.54(90) |
2,95(75) |
| 40 |
370 |
1,77(45) |
2.80(71) |
3.35(85) |
| 40 |
370 |
1,89(47,9) |
3.54(90) |
2,95(75) |
| 45 |
370 |
1,77(45) |
2.80(71) |
3.35(85) |
| 45 |
370 |
1,89(47,9) |
3.54(90) |
2,95(75) |
| 50 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 50 |
370 |
1,89(47,9) |
3.54(90) |
3.35(85) |
| 70 |
370 |
1,89(47,9) |
3.54(90) |
3.35(85) |
| 15+5 |
370 |
1,77(45) |
2.80(71) |
2.56(65) |
| 15+10 |
370 |
1,77(45) |
2.80(71) |
2.56(65) |
| 20+5 |
370 |
1,77(45) |
2.80(71) |
2,95(75) |
| 20+7,5 |
370 |
1,77(45) |
2.80(71) |
2,95(75) |
| 20+10 |
370 |
1,77(45) |
2.80(71) |
2,95(75) |
| 25+5 |
370 |
1,77(45) |
2.80(71) |
2,95(75) |
| 25+7,5 |
370 |
1,77(45) |
2.80(71) |
2,95(75) |
| 25+10 |
370 |
1,77(45) |
2.80(71) |
2,95(75) |
| 25+15 |
370 |
1,77(45) |
2.80(71) |
2,95(75) |
| 30+5 |
370 |
1,77(45) |
2.80(71) |
3.35(85) |
| 30+7,5 |
370 |
1,77(45) |
2.80(71) |
3.35(85) |
| 30+10 |
370 |
1,77(45) |
2.80(71) |
3.35(85) |
| 30+15 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 30+20 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 35+5 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 35+7,5 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 35+10 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 35+15 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 35+20 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 40+5 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 40+7,5 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 40+10 |
370 |
1,77(45) |
2.80(71) |
3,94(100) |
| 40+15 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 45+5 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 45+7,5 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 45+10 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 45+15 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 50+5 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 50+7,5 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 50+10 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 60+5 |
370 |
1,89(47,9) |
3.54(90) |
3.54(90) |
| 60+7,5 |
370 |
1,89(47,9) |
3.54(90) |
3.54(90) |
| 60+10 |
370 |
1,89(47,9) |
3.54(90) |
3.54(90) |
| 70+5 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 70+7,5 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 70+10 |
370 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 80+5 |
370 |
1,89(47,9) |
3.54(90) |
4.33(110) |
| 80+7,5 |
370 |
1,89(47,9) |
3.54(90) |
4.33(110) |
| 80+10 |
370 |
1,89(47,9) |
3.54(90) |
4.33(110) |
| 2 |
440 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 1,57(40) |
| 2,5 |
440 |
1.24(31.5) |
2.03(51,5) |
1,57(40) |
| 3 |
440 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
|
|
|
|
1,57(40) |
| 4 |
440 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 1,57(40) |
| 5 |
440 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 6 |
440 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 7,5 |
440 |
1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 1,77(45) |
2.80(71) |
| 10 |
440 |
1.24(31.5) |
2.03(51,5) |
2.56(65) |
| 1,77(45) |
2.80(71) |
2.17(55) |
| 12,5 |
440 |
1,77(45) |
2.80(71) |
2.17(55) |
| 1.24(31.5) |
2.03(51,5) |
2.17(55) |
| 15 |
440 |
1,77(45) |
2.80(71) |
2.17(55) |
| 17,5 |
440 |
1,77(45) |
2.80(71) |
2.56(65) |
| 20 |
440 |
1,77(45) |
2.80(71) |
2.56(65) |
| 1,89(47,9) |
3.54(90) |
| 25 |
440 |
1,77(45) |
2.80(71) |
2,95(75) |
| 1,89(47,9) |
3.54(90) |
| 30 |
440 |
1,89(47,9) |
3.54(90) |
2,95(75) |
| 1,77(45) |
2.80(71) |
3.35(85) |
| 35 |
440 |
1,77(45) |
2.80(71) |
3.35(85) |
| 1,89(47,9) |
3.54(90) |
2,95(75) |
| 40 |
440 |
1,77(45) |
2.80(71) |
3,94(100) |
| 1,89(47,9) |
3.54(90) |
2,95(75) |
| 45 |
440 |
1,89(47,9) |
3.54(90) |
3.35(85) |
| 50 |
440 |
1,89(47,9) |
3.54(90) |
3.35(85) |
| 55 |
440 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 60 |
440 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 15+5 |
440 |
1,77(45) |
2.80(71) |
2,95(75) |
| 15+10 |
440 |
1,77(45) |
2.80(71) |
2,95(75) |
| 20+5 |
440 |
1,77(45) |
2.80(71) |
2,95(75) |
| 20+7,5 |
440 |
1,77(45) |
2.80(71) |
2,95(75) |
| 20+10 |
440 |
1,77(45) |
2.80(71) |
2,95(75) |
| 25+5 |
440 |
1,77(45) |
2.80(71) |
3.35(85) |
| 25+7,5 |
440 |
1,77(45) |
2.80(71) |
3.35(85) |
| 25+10 |
440 |
1,77(45) |
2.80(71) |
3.35(85) |
| 25+15 |
440 |
1,77(45) |
2.80(71) |
3.35(85) |
| 30+5 |
440 |
1,77(45) |
2.80(71) |
3,94(100) |
| 30+7,5 |
440 |
1,77(45) |
2.80(71) |
3,94(100) |
| 30+10 |
440 |
1,77(45) |
2.80(71) |
3,94(100) |
| 30+15 |
440 |
1,77(45) |
2.80(71) |
3,94(100) |
| 30+20 |
440 |
1,77(45) |
2.80(71) |
3,94(100) |
| 35+5 |
440 |
1,77(45) |
2.80(71) |
4.33(110) |
| 35+7,5 |
440 |
1,77(45) |
2.80(71) |
4.33(110) |
| 35+10 |
440 |
1,77(45) |
2.80(71) |
4.33(110) |
| 35+15 |
440 |
1,77(45) |
2.80(71) |
4.33(110) |
| 35+20 |
440 |
1,77(45) |
2.80(71) |
4.33(110) |
| 40+5 |
440 |
1,89(47,9) |
3.54(90) |
3.35(85) |
| 40+7,5 |
440 |
1,89(47,9) |
3.54(90) |
3.35(85) |
| 40+10 |
440 |
1,89(47,9) |
3.54(90) |
3.35(85) |
| 40+15 |
440 |
1,89(47,9) |
3.54(90) |
3.35(85) |
| 45+5 |
440 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 45+7,5 |
440 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 45+10 |
440 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 45+15 |
440 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 50+5 |
440 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 50+7,5 |
440 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 50+10 |
440 |
1,89(47,9) |
3.54(90) |
3,94(100) |
| 60+5 |
440 |
1,89(47,9) |
3.54(90) |
4.33(110) |
| 60+7,5 |
440 |
1,89(47,9) |
3.54(90) |
4.33(110) |
| 60+10 |
440 |
1,89(47,9) |
3.54(90) |
4.33(110) |
