Фильтрующий конденсатор постоянного тока на металлизированной полипропиленовой плёнке для печатных плат
Дом / Продукция / Конденсаторы из металлизированной пленки / Конденсаторы питания / Фильтрующий конденсатор постоянного тока на металлизированной полипропиленовой плёнке для печатных плат
  • Фильтрующий конденсатор постоянного тока на металлизированной полипропиленовой плёнке для печатных плат
  • Фильтрующий конденсатор постоянного тока на металлизированной полипропиленовой плёнке для печатных плат

Фильтрующий конденсатор постоянного тока на металлизированной полипропиленовой плёнке для печатных плат

◆Особенности

Металлизированная полипропиленовая плёнка, неиндуктивная конструкция

Стабильные электрические характеристики

Пластиковый корпус класса горючести UL94-V0 с эпоксидной заливкой

Высокоэффективная фильтрация постоянного тока

(в том числе для промышленных и высококачественных источников питания, солнечных инверторов)

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Конденсатор фильтра переменного тока для печатной платы ДАЛЕЕ:Конденсаторы питания квадратного типа YGBCMF с защитой от перенапряжения

Категория продукта

  • Подробная информация о продукте
  • Часто задаваемые вопросы
  • Свяжитесь с нами

◆ Преимущества продукта

・Неиндуктивная конструкция с превосходными высокочастотными характеристиками: металлизированная полипропиленовая плёнка с неиндуктивной намоткой обеспечивает сверхнизкую эквивалентную последовательную индуктивность (ESL), эффективно подавляет пульсации напряжения в высокочастотных фильтрах постоянного тока и значительно улучшает качество выходной мощности.

・Пластиковый корпус с эпоксидной инкапсуляцией: огнестойкий пластиковый корпус класса UL94-V0 с полной эпоксидной герметизацией обеспечивает влагозащиту, виброустойчивость и коррозионную стойкость, гарантируя надёжную работу в тяжёлых промышленных условиях.

・Прямая замена электролитических конденсаторов: изделие напрямую заменяет алюминиевые электролитические конденсаторы в фильтрующих цепях постоянного тока. Оно неполярное, не содержит жидкого электролита, исключает риск высыхания электролита и имеет значительно более длительный срок службы по сравнению с электролитическими аналогами.

・Конструкция, адаптированная для монтажа на печатные платы: стандартный шаг выводов обеспечивает прямую пайку на печатные платы, упрощает проектирование электрических схем и повышает общую надёжность системы.

◆ Ключевые точки продаж

  • Высокоэффективная фильтрация постоянного тока: специально разработано для промышленных источников питания, преобразователей частоты и солнечных инверторов, отличается стабильными фильтрующими характеристиками и высокой способностью подавления пульсаций.
  • Свойство самовосстановления для долгосрочной стабильности эксплуатации: самовосстанавливающиеся свойства металлизированной плёнки эффективно нейтрализуют последствия периодических перенапряжений, обеспечивая безопасную и стабильную длительную работу оборудования.
  • Широкий рабочий температурный диапазон: соответствует промышленным требованиям эксплуатации в диапазоне от -40°C до +105°C.
  • Соответствие стандарту RoHS: бессвинцовые и безгалогенные материалы полностью соответствуют международным экологическим стандартам.

◆ Основные приложения

  • Фильтрация шины постоянного тока промышленных импульсных источников питания
  • Фильтрация цепи постоянного тока фотоэлектрических солнечных инверторов
  • Развязка и фильтрация постоянного тока преобразователей частоты
  • Высококачественные источники бесперебойного питания (ИБП)
  • Источники питания медицинского оборудования и силовая фильтрация прецизионных приборов
Эталонный стандарт ГБ/Т 17702 IEC61701
Климатическая категория 40/85/56
Рабочая температура（корпус） -40℃~105℃（+85℃ до +105℃: убывающий коэффициент 1,35% за ℃ для Un.85℃）
Номинальное напряжение Un, 85°C 500 В постоянного тока, 600 В постоянного тока, 800 В постоянного тока, 900 В постоянного тока, 1000 В постоянного тока, 1100 В постоянного тока, 1200 В постоянного тока
Допуск емкости J(±5%), K（±10%）
Защита от напряжения 1.5Un（10S）
Сопротивление изоляции (IR×Cn） ≥10000с （20℃,100В постоянного тока,1мин）
Лс ＜1нН на мм расстояния между выводами
Максимальный пиковый ток Ip (A) Ip=C*dv/dt
Ожидаемая продолжительность жизни 100 000 часов @ Un, θhs=70℃



Un 85℃: 500Vdc
Кн

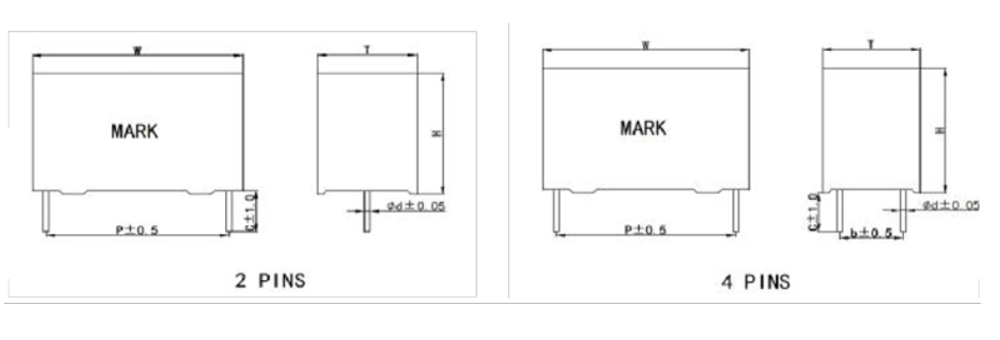

(мкФ)		 Ш±1,0 H±1,0 Т±1,0 П±0,5 б±0,5 д±0,05 дв/дт
(В/мкс)		 тг ?? × (10⁻⁴) СОЭ
@10 кГц (мАч)		 Имакс(А)
1кГц 10кГц
5-Й 32 20 11-Й 27,5 - 0,8 65 10 100 8,5 5-Й
10 32 24,5 15-й 27,5 - 0,8 65 10 100 7,5 6,5
30 42 40 20 37,5 10.2 1 30 15-й 150 5-Й 14,5
50 41 43 28-Й 37,5 12,7 1.2 30 15-й 150 4-Й 16-й
80 57 43,5 29,5 52,5 20,3 1.2 15-й 35 350 5-Й 16,5
100 57 50 35 52,5 20,3 1.2 15-й 35 350 4-Й 18-Й
110 57 50 35 52,5 20,3 1.2 15-й 35 350 4-Й 19-Й

Un 85℃: 600Vdc
Кн
(мкФ)		 Ш±1,0 H±1,0 Т±1,0 П±0,5 б±0,5 д±0,05 дв/дт
(В/мкс)		 тг ?? × (10⁻⁴) СОЭ
@10 кГц (мАч)		 Имакс(А)
1кГц 10кГц
2 32 18-Й 9-Й 27,5 - 0,8 65 11-Й 100 47,8 2.8
5-Й 32 22 13-Й 27,5 - 0,8 65 11-Й 100 19.1 6,9
10 32 30 16-й 27,5 - 0,8 65 11-Й 100 11.1 11,8
15-й 32 37 22 27,5 10.2 0,8 65 11-Й 100 7.4 17,8
20 42 40 20 37,5 10.2 1 30 20 175 9,8 12.3
30 42 44 24-Й 37,5 12,7 1 30 20 175 6,5 18,5
40 42 45 30 37,5 20,3 1.2 30 20 175 5.2 23
55 42 50 35 37,5 20,3 1.2 30 20 175 3.8 31,6
70 42 55 40 37,5 20,3 1.2 30 20 175 3 35
85 42 60 45 37,5 20,3 1.2 30 20 175 2,5 35
40 57 45 25 52,5 12,7 1.2 15-й 36 350 9,8 12.3
55 57 43,5 29,5 52,5 12,7 1.2 15-й 36 350 7.1 16,9
70 57 50 35 52,5 20,3 1.2 15-й 36 350 5.6 21,5
85 57 55 45 52,5 20,3 1.2 15-й 36 350 4.8 25.1
100 57 55 45 52,5 20,3 1.2 15-й 36 350 4.2 28,7
140 57 65 45 52,5 20,3 1.2 15-й 36 350 3 35

Un 85℃: 800Vdc
Кн
(мкФ)		 Ш±1,0 H±1,0 Т±1,0 П±0,5 б±0,5 д±0,05 дв/дт
(В/мкс)		 тг ?? × (10⁻⁴) СОЭ
@10 кГц (мАч)		 Имакс(А)
1кГц 10кГц
2 32 18-Й 9-Й 27,5 - 0,8 65 10 95 45,4 2.9
5-Й 32 24,5 15-й 27,5 - 0,8 65 10 95 18.2 7.3
10 32 37 22 37,5 - 0,8 65 10 95 11-Й 12-Й
14-Й 32 37 22 27,5 - 0,8 65 10 95 8.2 12-Й
10 41 33,5 18,5 37,5 - 1 30 18-Й 160 17,8 6.7
15-й 42 40 20 37,5 10.2 1 30 18-Й 160 11,9 10.1
20 42 44 24-Й 37,5 12,7 1 30 18-Й 160 8,9 13,5
25 42 44 24-Й 37,5 12,7 1 30 18-Й 160 7.1 16,8
35 42 50 35 37,5 20,3 1.2 30 18-Й 160 4.8 25.1
50 42 55 40 37,5 20,3 1.2 30 18-Й 160 3.8 31,4
65 42 60 45 37,5 20,3 1.2 30 18-Й 160 2.9 35
25 57 45 25 52,5 12,7 1.2 15-й 33 320 14.3 8.4
35 57 45 25 52,5 12,7 1.2 15-й 33 320 10.2 11,8
50 57 50 35 52,5 12,7 1.2 15-й 33 320 7.1 16,8
65 57 55 45 52,5 20,3 1.2 15-й 33 320 5,5 21,9
100 57 65 45 52,5 20,3 1.2 15-й 33 320 3.8 31,4
110 57 65 45 52,5 20,3 1.2 15-й 33 320 3,5 34,5

Un 85℃: 900Vdc
Кн
(мкФ)		 Ш±1,0 H±1,0 Т±1,0 П±0,5 б±0,5 д±0,05 дв/дт
(В/мкс)		 тг ?? × (10⁻⁴) СОЭ
@10 кГц (мАч)		 Имакс(А)
1кГц 10кГц
1 32 18-Й 9-Й 27,5 - 0,8 70 9-Й 90 86 1,5
5-Й 32 22 13-Й 27,5 - 0,8 70 9-Й 90 28,7 4.6
10 32 37 22 37,5 - -0,8 70 9-Й 90 12-Й 12.2
10 42 40 20 37,5 10.2 1 35 17-Й 150 16,7 7.2
20 42 44 24-Й 37,5 12,7 1 35 17-Й 150 8.4 14,4
35 42 55 40 37,5 20,3 1.2 35 17-Й 150 5.1 23,4
50 42 60 45 37,5 20,3 1.2 35 17-Й 150 3.6 33,5
15-й 57 45 25 52,5 10.2 1.2 15-й 31 300 16,7 7.2
20 57 45 25 52,5 12,7 1.2 15-й 31 300 16,7 7.2
35 57 43,5 29,5 52,5 12,7 1.2 15-й 31 300 9.6 12,6
50 57 50 35 52,5 20,3 1.2 15-й 31 300 6.7 17,9
65 57 55 45 52,5 20,3 1.2 15-й 31 300 5.1 23,3
85 57 65 45 52,5 20,3 1.2 15-й 31 300 4.2 28,5

Un 85℃: 1000Vdc
Кн
(мкФ)		 Ш±1,0 H±1,0 Т±1,0 П±0,5 б±0,5 д±0,05 дв/дт
(В/мкс)		 тг ?? × (10⁻⁴) СОЭ
@10 кГц (мАч)		 Имакс(А)
1кГц 10кГц
1 32 18-Й 9-Й 27,5 - 0,8 75 8-Й 80 76,4 1.7
5-Й 32 30 16-й 27,5 - 0,8 75 8-Й 80 15.3 8.6
8-Й 32 37 22 27,5 12,7 0,8 75 8-Й 80 10 13.3
5-Й 41 30 16-й 37,5 - 1 37 15-й 140 31,2 3.8
8-Й 41 33 18-Й 37,5 - 1 37 15-й 140 19,5 6.2
10 42 40 20 37,5 - 1 37 15-й 140 15,6 6.7
30 42 55 40 37,5 20,3 1.2 37 15-й 140 5.2 23.1
40 42 60 45 37,5 20,3 1.2 37 15-й 140 4.2 28,7
15-й 57 45 25 52,5 12,7 1.2 17-Й 28-Й 280 20,8 20,8
35 57 50 35 52,5 20,3 1.2 17-Й 28-Й 280 8,9 13,5
55 57 55 45 52,5 20,3 1.2 17-Й 28-Й 280 5.2 21.1
70 57 65 45 52,5 20,3 1.2 17-Й 28-Й 280 4,5 26
Un.85℃:1100Vdc
Кн
(мкФ)		 Ш±1,0 H±1,0 Т±1,0 П±0,5 б±0,5 д±0,05 дв/дт
(В/мкс)		 tgδ×(10⁻⁴) СОЭ
@10кГц(мОм)		 Имакс(А)
1кГц 10кГц
1 32 20 11 27,5 - 0,8 80 8 70 59,4 2.2
6 32 37 22 27,5 10.2 0,8 80 8 70 10.2 12,9
3 41 30 16 37,5 - 1 40 15 130 48,3 2,5
6 41 33,5 18,5 37,5 - 1 40 15 130 24.2 5
9 41 37 22 37,5 10.2 1 40 15 130 18.1 6.6
10 42 44 24 37,5 12,7 1 40 15 130 14,5 8.3
30 42 60 45 37,5 20,3 1.2 40 15 130 4.8 24,8
15 57 45 25 52,5 12,7 1.2 20 27 260 19,3 6.2
35 57 55 45 52,5 20,3 1.2 20 27 260 8.4 14.3
55 57 65 45 52,5 20,3 1.2 20 27 260 5.6 21,3

Un 85℃:1200Vdc
Кн
(мкФ)		 Ш±1,0 H±1,0 Т±1,0 П±0,5 б±0,5 д±0,05 дв/дт
(В/мкс)		 tgδ×(10⁻⁴) СОЭ
@10кГц(мОм)		 Имакс(А)
1кГц 10кГц
1 32 20 11 27,5 - 0,8 90 7 55 39,5 4,5
5 32 37 22 37,5 10.2 0,8 90 7 55 11.1 11,8
3 41 30 16 37,5 - 1 45 13 100 37,2 3.2
5 41 33,5 18,5 37,5 - 1 45 13 100 22,3 5.4
6 42 40 20 37,5 - 1 45 13 100 18,6 6,5
8 42 44 24 37,5 12,7 1 45 13 100 18,6 6,5
15 42 50 35 37,5 20,3 1.2 45 13 100 7.4 16.1
25 42 60 45 37,5 20,3 1.2 45 13 100 4.8 25.1
12 57 45 25 52,5 127 1.2 23 24 200 15,9 7,5
20 57 45 30 52,5 20,3 1.2 23 24 200 11,9 10
35 57 55 45 52,5 20,3 1.2 23 24 200 6,8 17,6
45 57 65 45 52,5 20,3 1.2 23 24 200 5.3 22,6



Уведомление
Указанные выше размеры обычно могут быть изготовлены по запросу заказчика.
Imax=Максимальный среднеквадратичный ток на частоте 10 кГц, △θcase=15℃.
