Пластиковые сухие автомобильные конденсаторы DC-Link
Дом / Продукция / Конденсаторы из металлизированной пленки / Конденсаторы питания / Пластиковые сухие автомобильные конденсаторы DC-Link
  • Пластиковые сухие автомобильные конденсаторы DC-Link
  • Пластиковые сухие автомобильные конденсаторы DC-Link
  • Пластиковые сухие автомобильные конденсаторы DC-Link
  • Пластиковые сухие автомобильные конденсаторы DC-Link

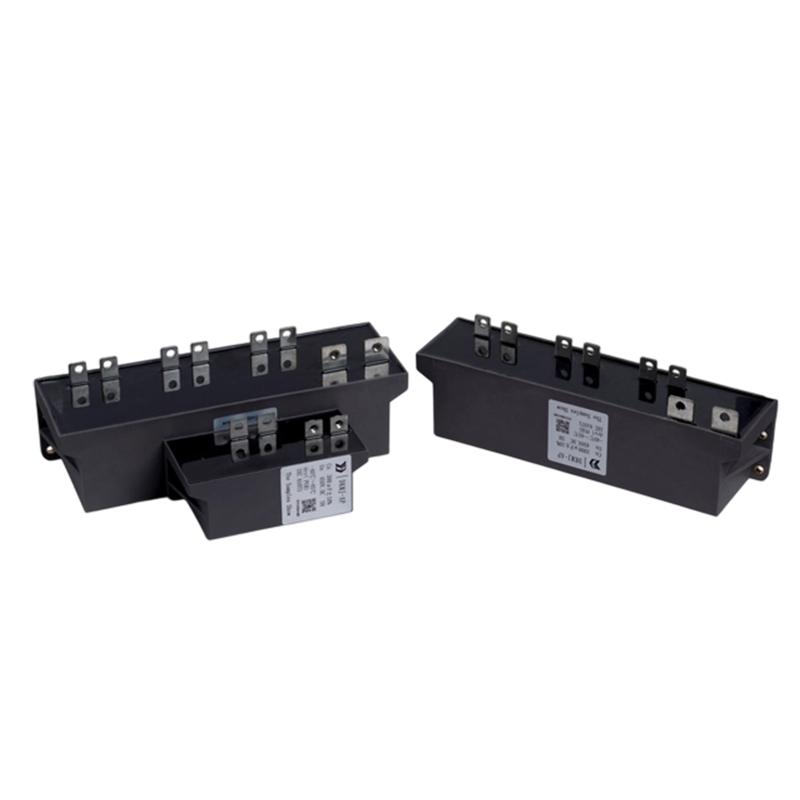

Пластиковые сухие автомобильные конденсаторы DC-Link

◆Особенности

Применяются в цепях постоянного тока, могут заменять электролитические конденсаторы

Низкий ESR, способность выдерживать высокий пульсационный ток

Низкий Ls

Свойство самовосстановления

Длительный срок службы

Пластиковый корпус с эпоксидной заливкой

◆Приложения

Электромобили и гибридные автомобили

Ветряные и солнечные энергетические инверторы

Сварочные аппараты, лифты и системы электропривода

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Масляные конденсаторы фильтров переменного тока ДАЛЕЕ:Трехфазные конденсаторы фильтров переменного тока

Категория продукта

  • Подробная информация о продукте
  • Часто задаваемые вопросы
  • Свяжитесь с нами

◆ Преимущества продукта

・Специальная разработка для шин постоянного тока транспортных средств на новых источниках энергии: изделие полностью оптимизировано под требования фильтрации высоковольтных шин постоянного тока аккумуляторных (BEV) и гибридных (HEV) электромобилей. Благодаря неполярной конструкции оно напрямую заменяет крупногабаритные алюминиевые электролитические конденсаторы и полностью исключает риск утечки электролита.

・Сверхнизкое эквивалентное последовательное сопротивление (ESR): показатели ESR значительно ниже, чем у электролитических конденсаторов, обеспечивают минимальный температурный нагрев при воздействии высокочастотных пульсационных токов, выдерживают высокие амплитуды пульсационных токов и снижают коммутационные потери инвертора.

・Низкая эквивалентная последовательная индуктивность (Ls): неиндуктивная намоточная конструкция минимизирует паразитную индуктивность, подавляет высокочастотные колебания и скачки напряжения, предотвращая повреждение силовых полупроводниковых приборов IGBT/MOSFET от перенапряжений.

・Высокие свойства самовосстановления: самовосстанавливающиеся характеристики металлизированной плёнки компенсируют воздействие периодических перенапряжений, полностью удовлетворяя повышенным требованиям к надёжности автомобильного электрооборудования.

・Пластиковый корпус с полимерной заливкой: лёгкая конструкция обладает виброустойчивостью и атмосферостойкостью, адаптируясь к жёстким вибрационным и температурным условиям эксплуатации автомобильного шасси и моторного отсека.

◆ Ключевые точки продаж

  • Длительный срок службы, соответствующий эксплуатационным нормам транспортных средств: расчётный ресурс превышает 15 лет или 500 000 км пробега, значительно превосходя показатели электролитических конденсаторов.
  • Соответствие стандарту надёжности AEC-Q200: прошёл проверку на соответствие отраслевым стандартам автомобильной электроники, подходит для серийной установки при производстве автомобилей по схеме OEM.
  • Возможность индивидуальной разработки: параметры ёмкости, рабочего напряжения, монтажные габариты и разъёмные интерфейсы адаптируются под технические требования производителей транспортных средств.
  • Универсальность применения в энергетических установках: подходит для инверторов ветровой и солнечной энергии, а также инверторных источников питания сварочного оборудования.

◆ Основные приложения

  • Фильтрация шины постоянного тока основных инверторов аккумуляторных (BEV) и гибридных (HEV/PHEV) электромобилей
  • Фильтрация цепей постоянного тока бортовых зарядных устройств (OBC)
  • Инверторные установки ветровой и солнечной энергетики
  • Преобразователи частоты приводов лифтов и электродвигателей
  • Инверторные источники питания промышленного сварочного оборудования

Эталонный стандарт ГБ/Т 17702, МЭК 61071
Климатическая категория 40/85/56
Рабочая температура -40～85℃（Θhs ≤ 85℃）
Температура хранения -40～85℃
Диапазон напряжения 600 В постоянного тока～1500 В постоянного тока
Диапазон емкости 35 мкФ ~600 мкФ
Допуск емкости ±5%; ±10%
Испытательное напряжение между ТТ 1.5Un (10с,20±5℃)
Испытательное напряжение между TC 3Квац (60с, 50Гц, 20±5℃)
 тгδ 0,0002
ИК×Кн ≥5000 с (20℃, 100 В постоянного тока, 1 мин)
Перенапряжение 1.1Un (30% от продолжительности нагрузки)
1.15Un (30мин/день)
1.2Un (5мин/день)
1.3Un (1мин/день)
1.5Un (30 мс за раз, 1000 раз за время жизни)
Макс.Высота во время работы 2000м
Макс.Крутящий момент клемм М5: 2,5 Нм; М8:6 Нм
Макс. крутящий момент установки 3Нм
Установка Любое направление
Частота отказов 50 ПОДХОДИТ


Эталонный стандарт МЭК 61071
Климатическая категория 40/1085/56
 Рабочая температура -40～105℃（Θhs ≤ 105℃）
Θhs = 85℃~105℃: убывающий коэффициент 1,5% за ℃ для Undc
Температура хранения -40～105℃
Диапазон напряжения 450 В постоянного тока～900 В постоянного тока
Диапазон емкости 47 мкФ ~600 мкФ
Допуск емкости ±5%; ±10%
Испытательное напряжение между ТТ 1.5Un (10с,20±5℃)
Испытательное напряжение между TC 3Квац (60с, 50Гц, 20±5℃)
тгδ 0,0002
ИК×Кн 5000 с (20℃, 100 В постоянного тока, 1 мин)
Перенапряжение 1.1Un (30% от продолжительности нагрузки)
1.15Un (30мин/день)
1.2Un (5мин/день)
1.3Un (1мин/день)
1.5Un (30 мс за раз, 1000 раз за время жизни)
Макс.Высота во время работы 2000м
Макс.Крутящий момент клемм М5: 2,5 Нм; М8:6 Нм
Макс. крутящий момент установки 3Нм
Установка Любое направление
Частота отказов 50 ПОДХОДИТ

ООН(ВДК) Cn(мкФ) СОЭ(мОм) Л(нХ) Rth(К/Вт) Я(А) Имакс(А)-55℃ Имакс(А)-60℃ Размер
φD		 Размер
Х		 Средний вес (кг)
600 170 0,8 25 6,8 2051 74 60 84,5 41 0,35
260 0,9 32 5.3 2193 79 64 84,5 50 0,4
380 1 40 5 2135 77 63 84,5 65 0,48
380 1 40 5.2 2135 76 62 83,2 65 0,47
600 1.1 40 3.4 3791 89 73 115 64 0,9
800 100 0,9 25 6,8 2074 70 57 84,5 41 0,35
150 1 32 5.3 2174 75 61 84,5 50 0,4
220 1.1 40 5 2123 73 60 84,5 65 0,48
220 1.1 40 5.2 2123 72 59 83,2 65 0,47
350 1.3 40 3.4 3798 82 67 115 64 0,9
900 100 0,9 25 6,8 2074 70 57 84,5 41 0,35
150 1 32 5.3 2174 75 61 84,5 50 0,4
220 1.1 40 5 2123 73 60 84,5 65 0,48
220 1.1 40 5.3 2123 72 59 83,2 65 0,47
350 1.3 40 3.4 3798 82 67 115 64 0,9
1100 66 1.2 25 6,8 1828 год 60 49 84,5 41 0,35
100 1.3 32 5.3 1936 год 66 53 84,5 50 0,4
140 1,5 40 5 1805 год 63 51 84,5 65 0,48
140 1,5 40 5.2 1805 год 62 50 83,2 65 0,47
190 1.7 45 4.6 2003 61 50 84,5 76 0,55
150 1,5 45 4.6 1861 год 65 53 84,5 76 0,55
230 1.4 40 3.4 3333 79 64 115 64 0,9
1300 47 1.3 25 6,8 1780 58 47 84,5 41 0,35
70 1.4 32 5.3 1853 год 63 51 84,5 50 0,4
100 1,8 40 5 1763 57 47 84,5 65 0,48
100 1,8 40 5.2 1763 56 46 83,2 65 0,47
130 1,9 45 4.6 1874 год 58 47 84,5 76 0,55
160 1.6 40 3.4 3170 74 60 115 64 0,9
1400 40 1.3 25 6,8 1742 58 47 84,5 41 0,35
56 1,5 32 5.3 1735 год 61 50 84,5 50 0,4
86 1,8 40 5 1743 57 47 84,5 65 0,48
86 1,8 40 5.2 1743 56 46 83,2 65 0,47
110 1,9 45 4.6 1823 год 58 47 84,5 76 0,55
130 1.7 40 3.4 2961 72 58 115 64 0,9
1500 35 1.4 25 6,8 1198 56 45 84,5 41 0,35
50 1.6 32 5.3 1636 год 59 48 84,5 50 0,4
76 1,9 40 5 1656 год 56 45 84,5 65 0,48
76 1,9 40 5.2 1656 год 55 45 83,2 65 0,47
95 2.1 45 4.6 1692 55 45 84,5 76 0,55
110 1,8 40 3.4 2693 70 57 115 64 0,9
ООН(ВДК) CN(мкФ) СОЭ(мОм) Л(нХ) Rth(К/Вт) Я(А) Имакс(А)-60℃ Имакс(А)-85℃ Размер
φD		 Размер
Х		 Средний вес (кг)
450 170 0,7 25 6,8 2414 92 65 84,5 41 0,35
260 0,9 32 5.3 2240 97 65 84,5 50 0,4
380 1 40 5 2195 95 63 84,5 65 0,48
380 1 40 5.2 2195 93 62 83,2 65 0,47
600 1 40 3.4 3955 100 76 115 64 0,9
600 100 0,8 25 6,8 2164 88 58 84,5 41 0,35
150 1 32 5.3 2244 89 59 84,5 50 0,4
220 1.1 40 5 2169 89 59 84,5 65 0,48
220 1.1 40 5.2 2169 87 58 83,2 65 0,47
350 1 40 3.4 3879 100 76 115 64 0,9
800 66 0,8 25 6,8 1907 год 91 61 84,5 41 0,35
100 1.1 32 5.3 1998 год 88 59 84,5 50 0,4
140 1.3 40 5 1843 год 83 55 84,5 65 0,48
140 1.3 40 5.2 1843 год 82 54 83,2 65 0,47
230 1.1 40 3.4 3404 100 73 115 64 0,9
900 47 1 25 6,8 1620 78 52 84,5 41 0,35
70 1.2 32 5.3 1688 84 56 84,5 50 0,4
100 1.3 40 5 1570 83 55 84,5 65 0,48
100 1.3 40 5.2 1570 81 54 83,2 65 0,47
160 1.2 40 3.4 2824 99 70 115 64 0,9






Эталонный стандарт МЭК 61071, АЭК Q200D
Рабочая температура -40～105℃（хотпот）
Температура хранения -40～105℃
Номинальное напряжение 450В постоянного тока
Номинальная емкость 1000 мкФ
Допуск емкости ±10%
Испытательное напряжение между ТТ 675В постоянного тока (10с, 20±5℃)
 Испытательное напряжение между TC 3Квац (10с, 50Гц, 20±5℃)
тгδ 0,0002
ИК×Кн ≥10 000 с (20℃, 100 В постоянного тока, 1 мин)
Перенапряжение 1.1Un (30% от продолжительности нагрузки)
1.15Un (30мин/день)
1.2Un (5мин/день)
1.3Un (1мин/день)
1.5Un (30 мс за раз, 1000 раз за время жизни)
Макс. пульсирующий ток Irms 170А (@80℃)
200А (@80℃)
240А (≤60с)
 Î 5000 А
Это 15 000 А (≤30 мс за раз, не более 1000 раз)
СОЭ ≤0,40 мОм@10 кГц
Лс ≤15нХ
Установка Любое направление
Частота отказов 50 ПОДХОДИТ
