Сухие конденсаторы постоянного тока в алюминиевом корпусе
Дом / Продукция / Конденсаторы из металлизированной пленки / Конденсаторы питания / Сухие конденсаторы постоянного тока в алюминиевом корпусе
  • Сухие конденсаторы постоянного тока в алюминиевом корпусе
  • Сухие конденсаторы постоянного тока в алюминиевом корпусе
  • Сухие конденсаторы постоянного тока в алюминиевом корпусе
  • Сухие конденсаторы постоянного тока в алюминиевом корпусе
  • Сухие конденсаторы постоянного тока в алюминиевом корпусе
  • Сухие конденсаторы постоянного тока в алюминиевом корпусе

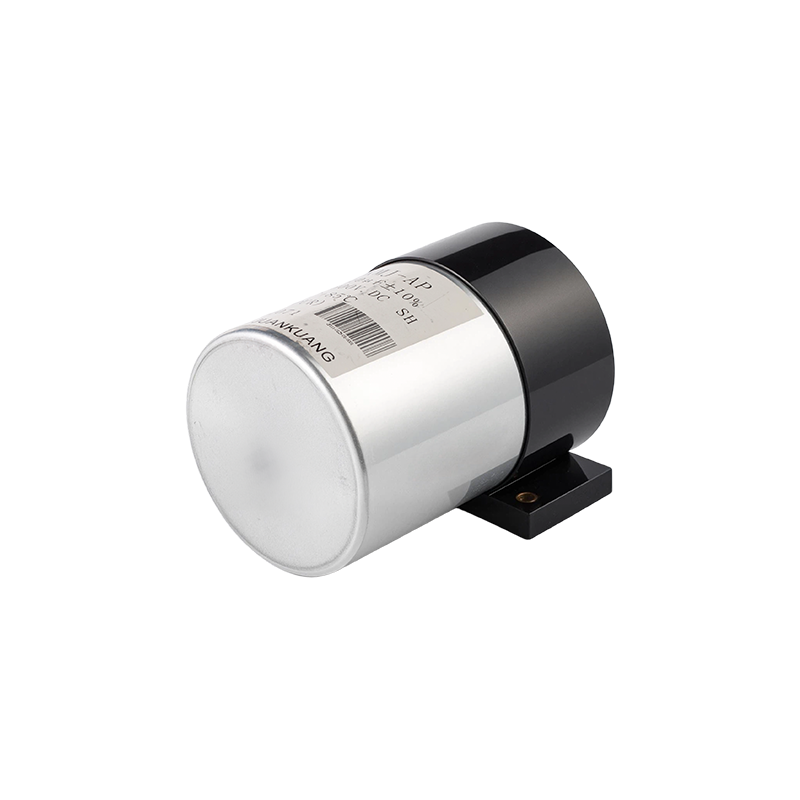

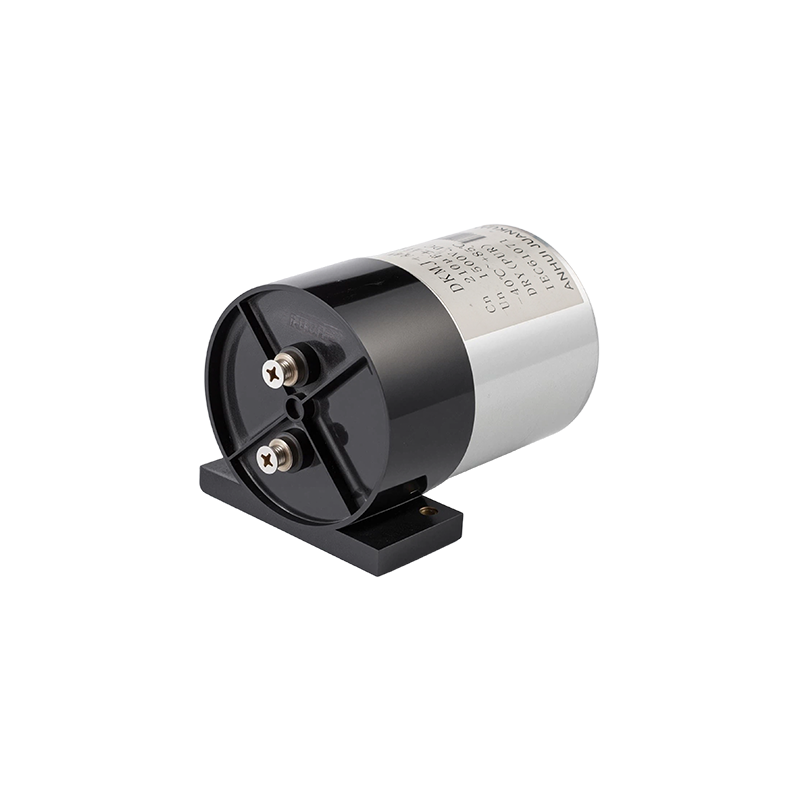

Сухие конденсаторы постоянного тока в алюминиевом корпусе

◆Особенности

Применяются в цепях DC-Link

Низкий ESR, способность выдерживать высокий пульсационный ток

Свойство самовосстановления

Низкий Ls и длительный срок службы

◆Приложения

Применяются в инверторах ветровой и солнечной энергетики

Применяются в электромобилях и гибридных автомобилях

Применяются в сварочных аппаратах

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Многослойный керамический конденсатор для инверторных установок ДАЛЕЕ:Масляные конденсаторы фильтров переменного тока

Категория продукта

  • Подробная информация о продукте
  • Часто задаваемые вопросы
  • Свяжитесь с нами

◆ Преимущества продукта

  • Корпус из алюминиевого сплава с высокой механической прочностью и виброустойчивостью: цилиндрический или прямоугольный корпус из высокопрочного алюминиевого сплава обеспечивает отличную механическую прочность, устойчивость к вибрациям и механическим ударам. Подходит для эксплуатации в тяжёлых вибрационных условиях промышленных объектов и энергетического оборудования нового поколения с высокими требованиями к защите.
  • Сухая конструкция без жидкого диэлектрика: в отличие от масляных конденсаторов сухая конструкция полностью исключает риск утечки рабочих жидкостей, является экологически безопасной, соответствует требованиям чистой эксплуатации современного промышленного оборудования и позволяет минимизировать затраты на техническое обслуживание.
  • Низкое значение ESR и высокая устойчивость к пульсационным токам: сверхнизкое эквивалентное последовательное сопротивление позволяет выдерживать интенсивные пульсационные токи в фильтрах шин постоянного тока с контролируемым тепловым нагревом, эффективно снижая коммутационные потери в преобразователях частоты и инверторных установках.
  • Свойство самовосстановления для долгосрочной эксплуатационной надёжности: самовосстанавливающиеся характеристики металлизированной плёнки компенсируют воздействие периодических перенапряжений, обеспечивая длительную стабильность работы фильтрующих цепей постоянного тока и удовлетворяя высоким промышленным требованиям к надёжности оборудования.
  • Низкоиндуктивная конструкция (Ls): технология неиндуктивной намотки минимизирует паразитную индуктивность, подавляет высокочастотные импульсные помехи di/dt и предотвращает повреждение силовых коммутационных устройств при перенапряжениях.

◆ Ключевые точки продаж

  • Широкая совместимость с энергетическим и промышленным частотно-регулируемым оборудованием: успешно применяется для фильтрации шин постоянного тока в ветряных и солнечных инверторах, электромобилях и промышленных преобразователях частоты, имеет широкую область применения.
  • Алюминиевый корпус различных габаритных размеров: доступны исполнения с разными диаметрами и высотами, обеспечивающие гибкую адаптацию к различным конструктивным требованиям шасси и монтажного пространства.
  • Отличные теплоотводящие характеристики: высокая теплопроводность алюминиевого корпуса обеспечивает эффективный теплоотвод конденсатора, что особенно актуально при работе в режиме интенсивных пульсационных токов.
  • Возможность индивидуальной кастомизации: значения ёмкости, номинального напряжения, конфигурация клемм и монтажные размеры адаптируются под технические требования заказчика.
  • Полностью герметичная сухая конструкция: отсутствие жидкого диэлектрика исключает риск утечек, обеспечивает экологическую безопасность и минимальные эксплуатационные расходы на техническое обслуживание.

◆ Основные приложения

  • Фильтрация шин постоянного тока преобразователей ветряной энергетики
  • Фильтрация цепей постоянного тока сетевых фотоэлектрических инверторов
  • Главные приводные инверторы электромобилей и гибридных транспортных средств
  • Инверторные источники питания промышленного сварочного оборудования
  • Фильтрация постоянного тока частотно-регулируемых приводов лифтов и кранов
Эталонный стандарт ГБ/Т 17702, МЭК 61071
Климатическая категория 40/85/56
Рабочая температура -40～85℃
Температура хранения -40～85℃
Диапазон напряжения 600 В постоянного тока～4000 В постоянного тока
Диапазон емкости 24 мкФ～5600 мкФ
Допуск емкости ±5%;±10%
Испытательное напряжение между ТТ 1.5Un(10с,20±5℃)
Испытательное напряжение между TC Un＜1500Vdc,3000Vac(10s,20±5℃)
Un≥1500Vdc,√2Un+1000Vac(10s,20±5℃)
тгδ ≤0,002
ИК×Кн ≥5000с(500В постоянного тока,1мин,20±5℃)
Перенапряжение 1.1Un (30% от времени нагрузки)
1.15Un (30мин/день)
1.2Un (5мин/день)
1.3Un (1мин/день)
1.5Un (30 мс каждый раз, 1000 раз за срок службы конденсатора)
Макс.Высота 2000м
Макс.Крутящий момент клемм М6:5Нм М8:6Нм
Макс.Крутящий момент установки 10Нм
Позиция установки Любая позиция
Ожидаемая продолжительность жизни 100000 часов
Частота отказов 50FIT

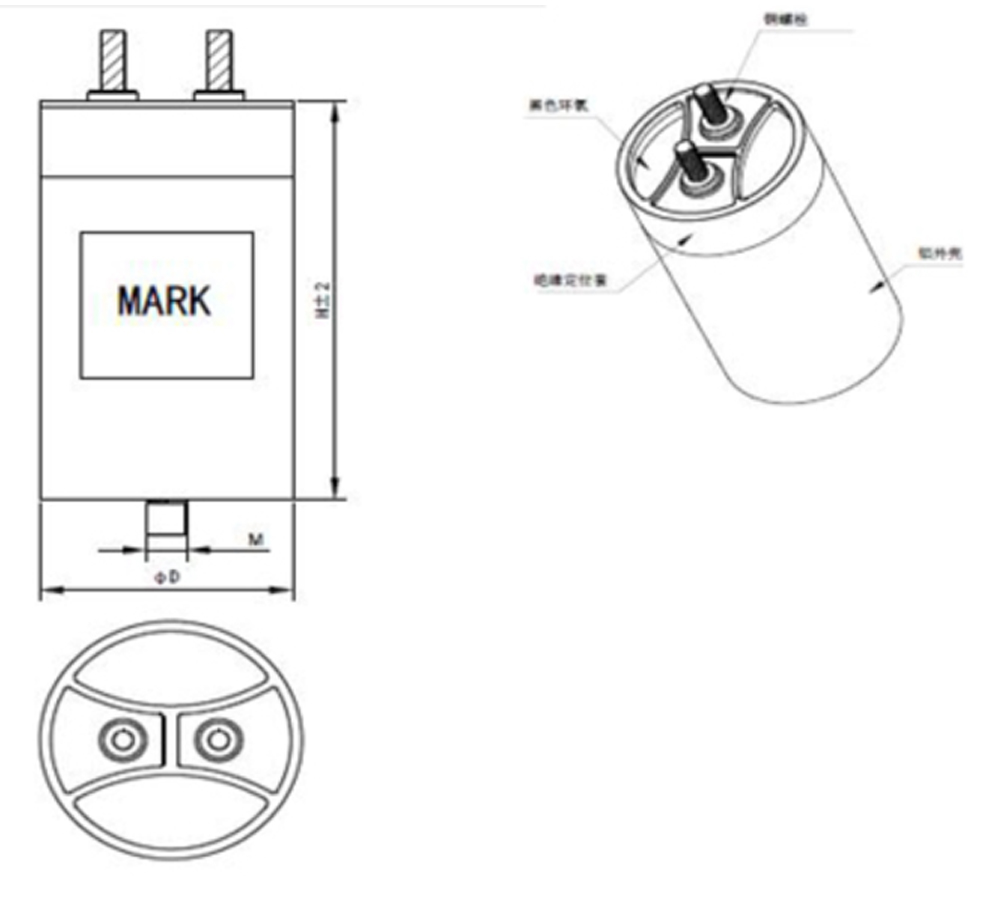

И (Вдк) Cn (мкФ) СОЭ (мОм) Лс (нХ) î (А) Имакс(А) 40℃ Имакс(А) 50℃ Имакс(А) 60℃ Размер φD(мм) Размер H(мм) Размер H1(мм) Вес (кг)
600В постоянного тока 480 1,5 45 1560 70 65 55 76 95 101 0,61
650 1,9 50 1560 70 63 53 76 120 126 0,7
780 2.2 55 1550 67 59 50 76 140 146 0,75
880 1,5 50 2110 70 70 60 86 120 126 1
1000 1,8 55 2070 70 65 55 86 136 142 1.1
1100 1.4 40 4110 70 70 64 86 155 161 1.25
1500 1.6 55 2740 70 70 58 100 140 145 1,72
2000 1.1 55 3960 80 80 67 116 140 145 1,75
3000 0,8 50 11200 100 100 100 116 230 235 2.2
800В постоянного тока 290 1.7 45 1530 69 61 51 76 95 101 0,6
400 2.2 50 1530 66 58 49 76 120 126 0,7
480 2,5 55 1560 63 55 47 76 140 146 0,75
560 1.7 45 2910 70 70 59 76 174 180 1
650 1,5 40 2030 70 62 60 86 155 161 1.25
750 1.6 45 3940 70 70 60 86 174 180 1.3
850 1,8 55 2700 70 66 54 100 140 145 1,68
1000 1.1 45 5230 70 70 70 100 174 179 2.28
1200 1.2 55 3860 80 77 65 116 140 145 1,75
1800 0,8 50 10910 100 100 100 116 230 235 2.8
1100В постоянного тока 180 2.3 45 1400 59 52 44 76 95 101 0,6
250 3 50 1430 56 50 42 76 120 126 0,7
300 3,5 55 1420 53 47 39 76 140 146 0,75
360 2 45 2800 70 65 55 76 174 180 1
420 2.3 55 2080 65 58 49 86 136 142 1.1
550 2.1 55 2520 70 62 51 100 140 145 1,71
650 1.2 45 4900 70 70 70 100 174 179 2.3
780 0,9 40 6960 100 100 85 116 158 163 2
920 1.1 45 7150 100 96 81 116 174 179 2.2
1200 0,9 50 10710 100 100 100 116 230 235 2.8
1500В постоянного тока 90 3.3 45 1220 49 44 37 76 95 101 0,6
120 4.4 50 1200 47 41 35 76 120 126 0,7
150 4.9 55 1230 45 39 33 76 140 146 0,75
170 3.3 50 1690 54 48 40 86 120 126 1
200 3 55 1720 57 50 43 86 136 142 1.1
250 2,5 55 2140 64 55 45 100 136 141 1,63
320 1,9 50 3180 68 60 51 116 120 125 1,5
420 1.1 40 6550 100 94 79 116 158 163 2
470 1.3 45 6280 89 79 66 116 174 179 2.2
600 1 50 9200 100 89 75 116 230 235 2.8
2000Вдц 110 3,5 65 1830 год 48 42 35 86 140 146 1,05
180 2.1 60 3660 70 61 52 116 120 126 1.6
220 2.3 65 3660 69 60 51 116 140 145 1,85
260 1.1 55 7360 100 93 79 116 174 179 2.3
360 1 55 10200 100 99 81 136 175 180 3.15
500 1.2 60 10100 100 98 80 136 225 230 3.9
610 1 60 10100 100 98 80 136 265 270 4,5
2600В постоянного тока 63 4.1 65 1730 43 38 32 86 140 146 1,05
100 2.4 60 3370 64 57 48 116 120 126 1.6
120 2.7 65 3310 63 55 47 116 140 145 1,85
140 1.2 55 6570 98 87 73 116 174 179 2.3
200 1,5 60 6750 99 87 73 116 225 230 2,85
280 1.3 60 9590 100 93 76 136 225 230 3.9
340 1,5 60 9380 100 92 76 136 265 270 4,5
3200В постоянного тока 40 4.9 65 1470 40 35 30 86 140 146 1,05
65 2.4 60 2930 67 59 50 86 225 231 1,65
78 3.1 65 2870 59 52 44 116 140 145 1,8
92 1.3 55 5760 94 83 70 116 174 179 2.3
110 2,5 65 4050 67 58 47 136 140 145 2.45
180 1.4 60 8110 100 89 72 136 225 230 3,85
220 1.6 60 8100 100 88 72 136 265 270 4.45
4000В постоянного тока 24 4.2 65 1650 42 37 32 86 140 146 1.1
38 2.1 60 3230 70 62 53 86 225 231 1.7
46 2.8 65 3160 61 54 46 116 140 145 1,9
52 2.1 60 4420 71 62 50 136 120 125 2.25
74 1,5 60 6290 96 85 72 116 225 230 3
100 1.3 60 8500 100 90 73 136 225 230 4.05
130 1,5 60 8940 100 91 37 136 265 270 4,65

Примечание:

ESR означает эквивалентный последовательный резистор;

Ls означает самоиндукцию;

î означает пусковой ток от пика до пика;

Imax означает максимально допустимый ток при различных температурах окружающей среды;

Указанные выше размеры обычно могут быть изготовлены по требованию заказчика.
