Масляные конденсаторы фильтров переменного тока
Дом / Продукция / Конденсаторы из металлизированной пленки / Конденсаторы питания / Масляные конденсаторы фильтров переменного тока
  • Масляные конденсаторы фильтров переменного тока
  • Масляные конденсаторы фильтров переменного тока

Масляные конденсаторы фильтров переменного тока

◆Особенности
Конденсаторы особенно подходят для схем фильтров переменного тока в силовом электрооборудовании и силовых установках ИБП
Они обладают способностью выдерживать высокий среднеквадратичный ток и высокое пиковое напряжение
Свойство самовосстановления
Механическое предохранительное устройство с хорошими показателями безопасности
Низкий Ls и длительный срок службы

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Сухие конденсаторы постоянного тока в алюминиевом корпусе ДАЛЕЕ:Пластиковые сухие автомобильные конденсаторы DC-Link

Категория продукта

  • Подробная информация о продукте
  • Часто задаваемые вопросы
  • Свяжитесь с нами

◆ Преимущества продукта
• Технология масляной пропитки с высокой устойчивостью к импульсам высокого напряжения: использование высокоизоляционного пропиточного масла в качестве вспомогательного диэлектрика значительно повышает способность конденсатора выдерживать пиковые напряжения и высокие значения dv/dt, подходит для фильтров переменного тока, подверженных воздействию импульсов высокого напряжения
• Высокая способность справляться с пульсирующим током: масляная структура рассеивания тепла обеспечивает превосходную термическую стабильность в условиях высокого пульсирующего тока, что позволяет осуществлять непрерывную длительную работу при больших среднеквадратичных значениях переменного тока без перегрева
• Механическая предохранительная конструкция, предотвращающая взрыв: встроенный механический предохранительный клапан сброса давления срабатывает при аномальном внутреннем давлении

◆ Ключевые точки продаж
• Специально разработано для мощных ИБП и силовой электроники: специально разработано для фильтрации переменного тока в промышленных ИБП, больших электроприводах и оборудовании для преобразования энергии, надежность которого подтверждена обширными практическими применениями
• Превосходные характеристики высокочастотного переменного тока: конструкция с низкой эквивалентной последовательной индуктивностью (ESL) обеспечивает хорошие характеристики фильтрации от промышленной частоты до высокочастотного диапазона
• Поддержка нескольких методов монтажа: поддерживает болтовое крепление и различные конфигурации клемм для удовлетворения различных требований к установке шкафа питания
• Прошел строгие испытания качества: соответствует международным стандартам, таким как IEC 61071

◆ Основные приложения
• Фильтрация переменного тока для крупных промышленных источников бесперебойного питания ИБП
• Фильтрация на стороне переменного тока для промышленных преобразователей частоты и плавных пускателей двигателей
• Высокомощное электронное преобразовательное оборудование (SVG, SVC)
• Фильтрация мощности для медицинского диагностического оборудования (МРТ, КТ)
• Фильтрация переменного тока для инверторных систем тяги железнодорожного транспорта

Эталонный стандарт ГБ/Т 17702 МЭК 61071
Климатическая категория 40/70/21, 40/85/21
Рабочая температура -40～85℃
Температура хранения -40～85℃
Номинальное напряжение 350В переменного тока 460Вак 700В переменного тока
Номинальное среднеквадратичное напряжение 250В переменного тока 330В переменного тока 500В переменного тока
Номинальная частота 50/60 Гц
Допуск емкости ±5%;±10%
Испытательное напряжение между ТТ 1.5Un (10с, 20±5℃)
Испытательное напряжение между TC 3000 В переменного тока (10 с, 20±5℃)
Ожидаемая продолжительность жизни После 60000 часов в Urms, 50℃, △C/C≤5%
Монтажное положение Терминалы вертикальные
Макс.Высота 2000м
Макс.Крутящий момент клемм 8Нм
Размер нижнего болта М8×10(Д≤50) М10×12(Д=55) М12×16(Д≥60)
Макс.Крутящий момент установки 5Нм 7Нм 10Нм

Un=350Vac Urms=250Vac
Cn (мкФ) D±1 (мм) H±2 (мм) P±1 (мм) Рс (мОм) Лс (нХ) Rthhc (℃/W) Имакс (А) î (КА) Ис (КА) Вес (кг)
15 40 65 16 11,5 80 21,8 9 0,4 1.3 0,15
20 40 75 16 13,9 100 18,7 9 0,4 1.2 0,17
25 40 75 16 11.1 100 17,7 10 0,5 1,5 0,17
30 40 75 16 9.3 100 16,8 11 0,6 1,8 0,17
35 45 75 18 8 100 15,9 13 0,7 2.1 0,2
40 50 75 18 7 100 15.2 14 0,8 2.4 0,2
50 50 75 18 5.6 100 14.1 14 1 3 0,2
60 55 75 20 4.7 100 13.2 16 1.2 3.6 0,3
80 60 75 20 3,5 100 11,9 16 1.6 4.9 0,3
100 60 90 20 4.1 120 9,8 16 1,5 4.6 0,4
120 60 105 20 5,5 150 8.6 16 1.3 3.9 0,4
140 60 115 20 6.1 170 7,8 16 1.3 3.8 0,4
150 76 120 35 4.4 140 7.3 25 2 5,9 0,7
160 76 120 35 4.1 140 7.1 26 2.1 6.3 0,7
180 76 130 35 4.8 160 6.6 25 1,9 5.8 0,8
200 76 130 35 4.3 160 6.3 27 2.1 6.4 0,8
230 76 145 35 5.2 190 5.7 26 1,9 5.8 0,8
250 76 145 35 4.8 190 5,5 27 2.1 6.3 0,8
300 76 200 35 2.3 140 4.4 45 3.9 11,7 1
350 76 200 35 2 140 4.1 50 4.6 13,7 1.1
400 85 200 35 1.7 140 4 54 5.2 15,6 1.3
500 85 220 35 1,8 160 3,5 57 5.4 16.1 1.4
600 85 230 35 1.7 170 3.1 62 5,9 17,7 1.4

Un=330Vac Urms=460Vac
Cn (мкФ) D±1 (мм) H±2 (мм) P±1 (мм) Рс (мОм) Лс (нХ) Rthhc (℃/W) Имакс (А) î (КА) Ис (КА) Вес (кг)
15 40 65 16 11,9 80 19,7 9 0,5 1.6 0,13
20 40 75 16 14.3 100 16,9 9 0,5 1,5 0,15
25 45 75 18 11.4 100 15,6 10 0,6 1,9 0,18
30 50 75 18 9,5 100 14,7 11 0,8 2.3 0,21
35 50 75 18 8.2 100 13,9 12 0,9 2.6 0,21
40 55 75 20 7.2 100 13.3 13 1 3 0,25
50 60 75 20 5.7 100 12.3 14 1.3 3.8 0,29
60 60 90 20 7 120 10.4 16 1.14 3.4 0,33
80 60 105 20 8.3 150 8,7 16 1.07 3.2 0,4
100 76 120 35 6.7 150 7.4 20 1.6 4 0,7
120 76 120 35 5.6 140 6,8 23 1,9 5.8 0,7
140 76 145 35 8.6 190 6 19 1.4 4.3 0,8
150 76 145 35 8.1 190 5.8 20 1.6 4.7 0,8
160 76 145 35 7,6 190 5.7 21 1.7 5 0,8

Un=330Vac Urms=460Vac
Cn (мкФ) D±1 (мм) H±2 (мм) P±1 (мм) Рс (мОм) Лс (нХ) Rthhc (℃/W) Имакс (А) î (КА) Ис (КА) Вес (кг)
180 76 145 35 6.7 190 5.3 23 1,9 5.6 0,8
200 76 200 35 1.7 150 4.4 51 3.2 9,7 1.1
230 76 200 35 1,5 140 4.1 57 3.7 11.1 1.1
250 85 200 35 1.4 140 4.2 59 4 12.1 1.3
300 85 200 35 1.2 140 3.8 67 4.8 14,5 1.3
350 85 220 35 1.3 160 3.4 67 4.6 13,9 1.4
400 85 250 35 1,5 190 3.1 64 4.1 12.4 1.6

Un=700Vac Urms=500Vac
Cn (мкФ) D±1 (мм) H±2 (мм) P±1 (мм) Рс (мОм) Лс (нХ) Rthhc (℃/W) Имакс (А) î (КА) Ис (КА) Вес (кг)
15 50 75 18 15,8 100 15 9 0,5 1,5 0,22
20 55 75 20 11,9 100 13,7 11 0,7 2.1 0,26
25 60 75 20 9,5 100 12,7 13 0,9 2.6 0,3
30 60 90 20 11,5 120 10,7 13 0,8 2.3 0,34
35 60 90 20 9,9 120 10 14 0,9 2.7 0,35
40 60 105 20 13,7 150 9 13 0,7 2.2 0,4
50 76 120 35 4.3 140 7.4 25 1.1 3.3 0,7
60 76 120 35 3.7 140 6,8 28 1.3 3.9 0,7
70 76 145 35 5,5 190 6.1 24 1 3 0,8
80 76 145 35 4.8 190 5.7 27 1.1 3.4 0,8
90 76 145 35 4.3 190 5.4 29 1.3 3.8 0,8
100 76 200 35 1.1 140 4.4 62 2.2 6,5 1.1
133 85 200 35 0,9 140 4.1 62 2.9 8.6 1.3
150 85 200 35 0,8 140 3.8 73 3.3 9,8 1.3
200 85 220 35 0,8 160 3.2 75 3.6 10,7 1.4
250 85 250 35 0,9 190 2.9 75 3,5 10,6 1.6

Примечание:

Rthhc означает тепловое сопротивление от горячей точки конденсатора до корпуса в условиях естественного охлаждения;

Ls означает самоиндукцию;

î означает пусковой ток от пика до пика;

Imax означает максимально допустимый ток при различной температуре окружающей среды;

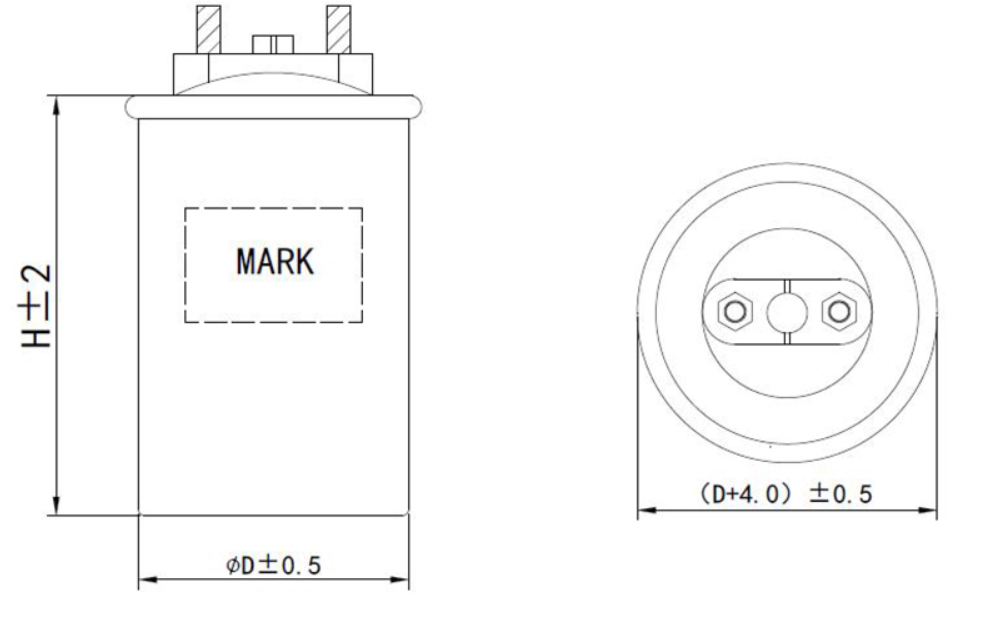

Указанные выше размеры являются обычными, но могут быть изготовлены по запросу заказчика.
