Трехфазные конденсаторы фильтров переменного тока
Дом / Продукция / Конденсаторы из металлизированной пленки / Конденсаторы питания / Трехфазные конденсаторы фильтров переменного тока
  • Трехфазные конденсаторы фильтров переменного тока
  • Трехфазные конденсаторы фильтров переменного тока

Трехфазные конденсаторы фильтров переменного тока

◆Особенности
Отличное самоисцеление
Металлизированная полипропиленовая пленка и неиндуктивная структура
Подходит для трехфазной коррекции коэффициента мощности и LCL-фильтра

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Пластиковый корпус сухого типа DC-Link автомобильные конденсаторы ДАЛЕЕ:Конденсатор фильтра переменного тока для печатной платы

Категория продукта

  • Подробная информация о продукте
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
  • Свяжитесь с нами

◆ Преимущества продукта

• Интегрированная трехфазная структура с упрощенной проводкой: трехфазные фильтрующие конденсаторы объединены в единый корпус, что позволяет сократить количество точек подключения, снизить риск ошибок при установке, упростить конструкцию силовой цепи для трехфазных инверторных систем и сэкономить место на печатной плате.
• Неиндуктивная металлизированная полипропиленовая пленочная структура: технология неиндуктивной обмотки применяется для всех трехфазных обмоток. Электрические параметры каждой фазы в высокой степени согласованы, что гарантирует сбалансированную производительность трехфазной фильтрации.
• Превосходные свойства самовосстановления: общий металлизированный пленочный диэлектрик для трех фаз обладает способностью к самовосстановлению. Автоматическое восстановление может быть достигнуто при частичном выходе из строя любой отдельной фазы, что повышает общую надежность системы.
• Компактная структура и высокая плотность мощности: трехфазный корпус значительно сокращает занимаемый объем, что подходит для компактных инверторов с высокими требованиями к плотности мощности.

◆ Основные точки продаж

• Точно согласовано с трехфазной коррекцией коэффициента мощности (PFC): оптимизировано специально для трехфазных схем PFC. Это помогает достичь коэффициента мощности, близкого к 1, на стороне трехфазного источника питания и снижает потери реактивной мощности.
• Идеально совместим с приложениями фильтров LCL: идеальный конденсаторный компонент для топологий трехфазных фильтров LCL, позволяющий сетевым инверторам соответствовать стандартам инжекции гармоник в сеть.
• Высокая согласованность и сильная взаимозаменяемость: отклонение емкости трех фаз контролируется в пределах жестких допусков с благоприятной согласованностью от партии к партии.
• Широкий охват классов напряжения: доступно несколько номиналов переменного напряжения для удовлетворения требований различных инверторных систем.

◆ Основные приложения

• Фильтрация LCL для трехфазных сетевых фотоэлектрических инверторов
• Фильтрация выходного переменного тока для трехфазных преобразователей частоты
• Фильтрация выходного сигнала инвертора для трехфазного ИБП
• Трехфазные схемы коррекции коэффициента мощности (PFC)
• Трехфазный активный фильтр мощности (APF)
Эталонный стандарт GB/T 17702 IEC61701 Вариант: GB/T 12747(IEC 60831)
Перенапряжение 1.1Urms до 8 часов в день
1.15Urms до 30 мин ежедневно
1,2 Урм в течение 5 мин или 1,3 Урм в течение 1 мин в течение жизни 200 раз
Диапазон рабочих температур (горячая точка) -40℃~70℃
Номинальное среднеквадратичное напряжение (Urms) 230 В переменного тока~850 В переменного тока
Номинальная частота 50/60 Гц
Емкость Cn 8 мкФ~330 мкФ

Допуск емкости ±5%,±10%
Внутреннее соединение Соединительный треугольник (△)
Температура хранения -40℃~70℃
Случай Алюминиевая банка
Защита от напряжения TT:2,15 мс(Вак)(10 с)
TC:2000+2Un（Vac）（10S）(мин 3000Vac)
 Сопротивление изоляции (IR×Cn) ≥3000S（20℃,100Vdc,1min）
Коэффициент рассеяния (диэлектрик) ≤0,02%（50Гц,20℃）
Внутренняя начинка Масло (без ПХБ)
Ожидаемая продолжительность жизни △C/C≤5% через 100 000 часов при номинальном состоянии @50℃
Монтажное положение Вертикальный
Максимальный крутящий момент установки 10Нм（М12）
Максимальный крутящий момент клемм 2,0 Нм（М5）; 3,0 Нм（М6）
Коллинг Естественное воздушное охлаждение или принудительное охлаждение
Максимально допустимая высота 2000м



Урм=230Вак

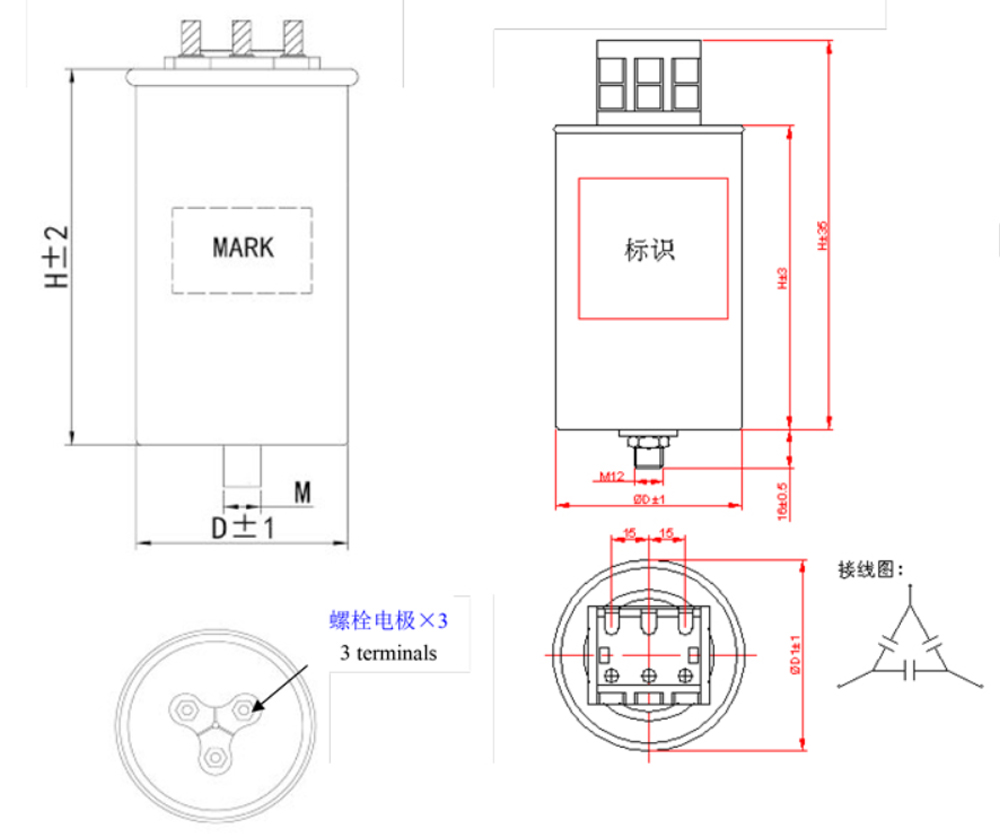

Cn（мкФ） D±1,0（мм） H±3,0（мм） Рс（мОм） Лс（нХ） Рм（℃/Вт） Имакс（А） Î（КА） Ис（КА） М (КГ)
3×84 76 200 3×1,5 100 4,5 3×34 1.6 4.8 1.1
3×105 76 230 3×1,6 120 4 3×36 1,5 4,5 1.2
3×160 86 230 3×1,2 120 3,5 3×43 2.3 6,9 1.6
3×250 116 200 3×0,8 110 3.1 3×53 3 9 2.4
3×330 116 230 3×0,9 130 2.7 3×54 4.8 14.3 2.8

Урм=550Вак
Cn（мкФ） D±1,0（мм） H±3,0（мм） Рс（мОм） Лс（нХ） Рм（℃/Вт） Имакс（А） Î（КА） Ис（КА） М (КГ)
3×19 76 170 3×1,0 110 5.1 3×32 1 2.9 1
3×23 86 170 3×0,9 110 4.8 3×35 1.2 3.6 1.2
3×39 96 200 3×0,9 110 3.9 3×40 1.4 4.3 1.7
3×48 96 230 3×1,0 120 3,5 3×42 1.3 4 1,9
3×100 136 220 3×0,6 100 2.8 3×47 2.6 7,9 3.8

Урм=690Вак
Cn（мкФ） D±1,0（мм） H±3,0（мм） Рс（мОм） Лс（нХ） Рм（℃/Вт） Имакс（А） Î（КА） Ис（КА） М (КГ)
3×33,5 116 170 3×0,8 110 3,5 3×42 1.6 4.9 2.2
3×38 116 170 3×0,8 110 3,5 3×42 1.6 4.9 2.2

Урм=760Вак
Cn（мкФ） D±1,0（мм） H±3,0（мм） Рс（мОм） Лс（нХ） Рм（℃/Вт） Имакс（А） Î（КА） Ис（КА） М (КГ)
3×8 76 170 3×1,3 110 5.6 3×24 0,6 1.7 1
3×10 86 170 3×1.1 110 5.2 3×27 0,7 2 1
3×33 106 230 3×1,0 130 3 3×41 1.2 3,5 2.3
3×49 136 230 3×0,9 130 2.7 3×43 1,9 5.7 3.7
