◆ Преимущества продукта
Специально разработан для схем выпрямителя-удвоителя напряжения магнетронов микроволновых печей:

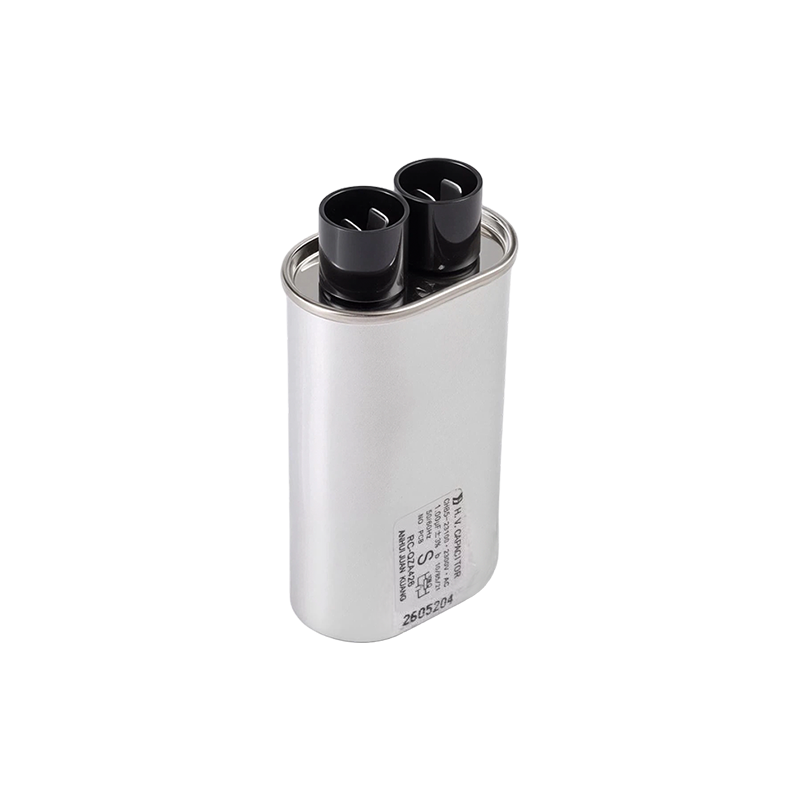

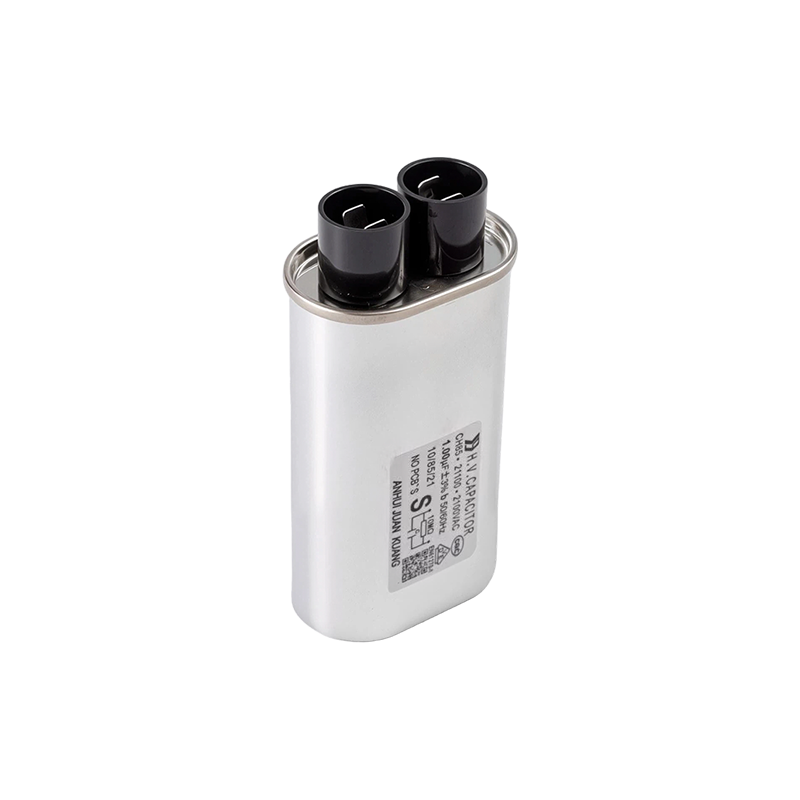

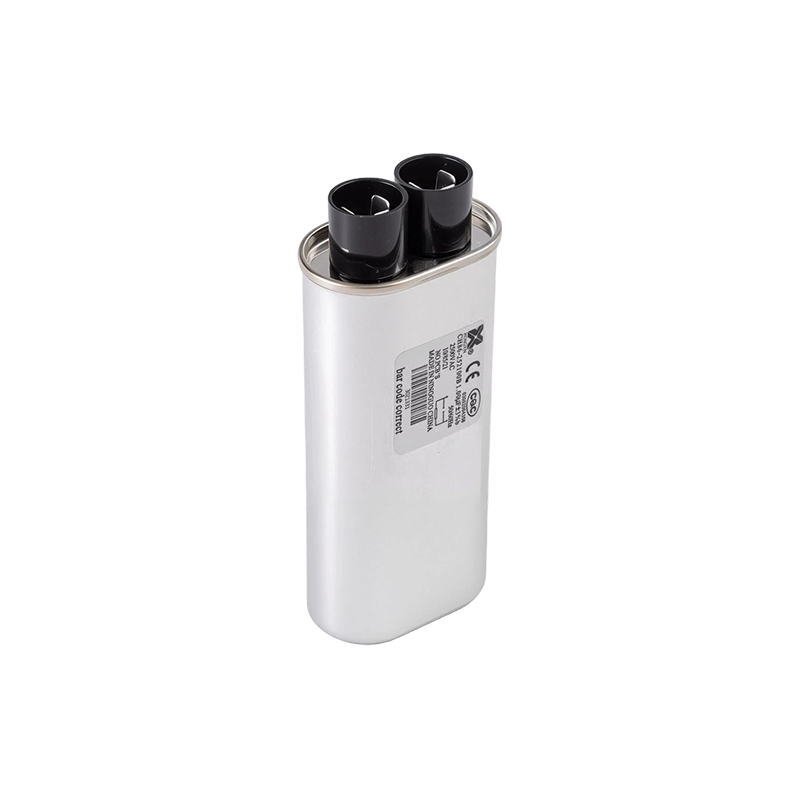

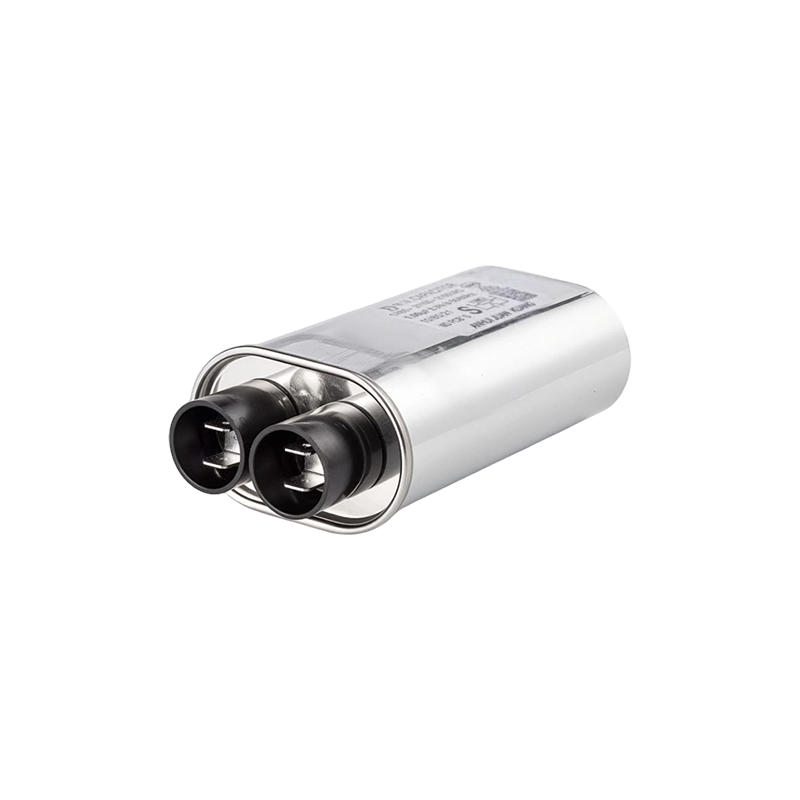

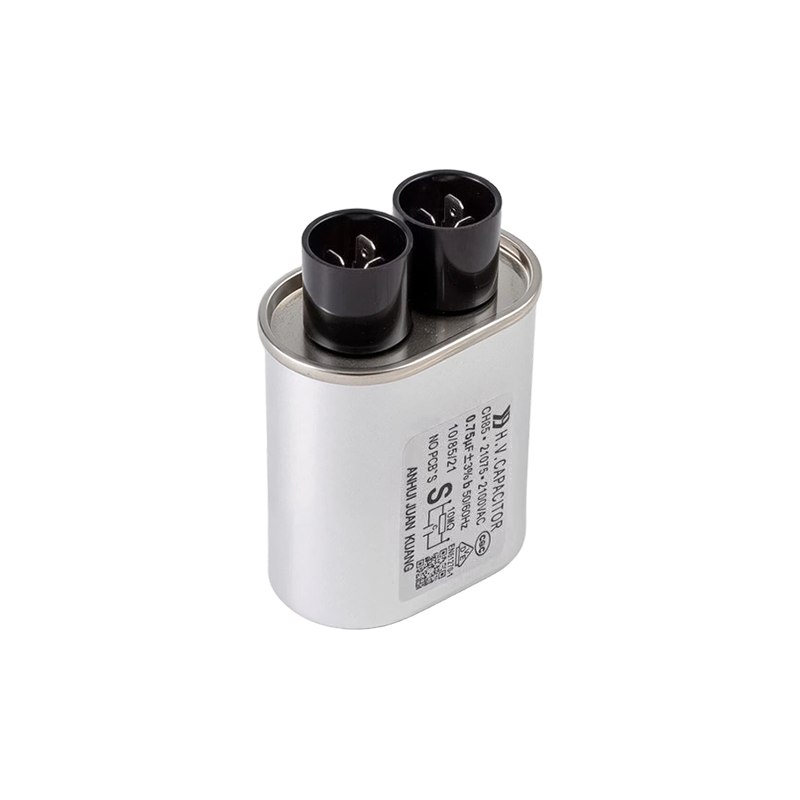

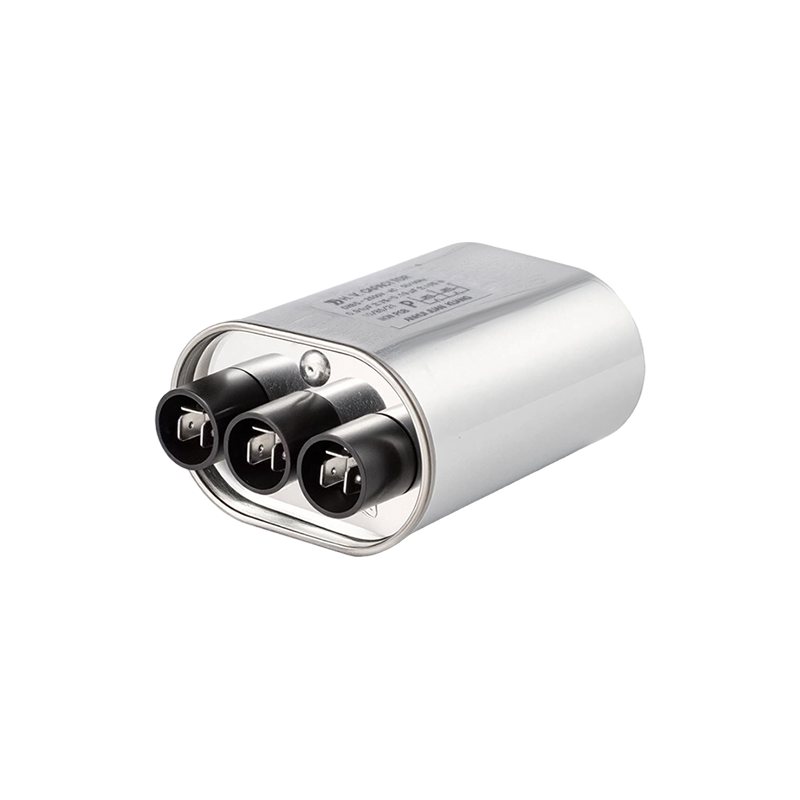

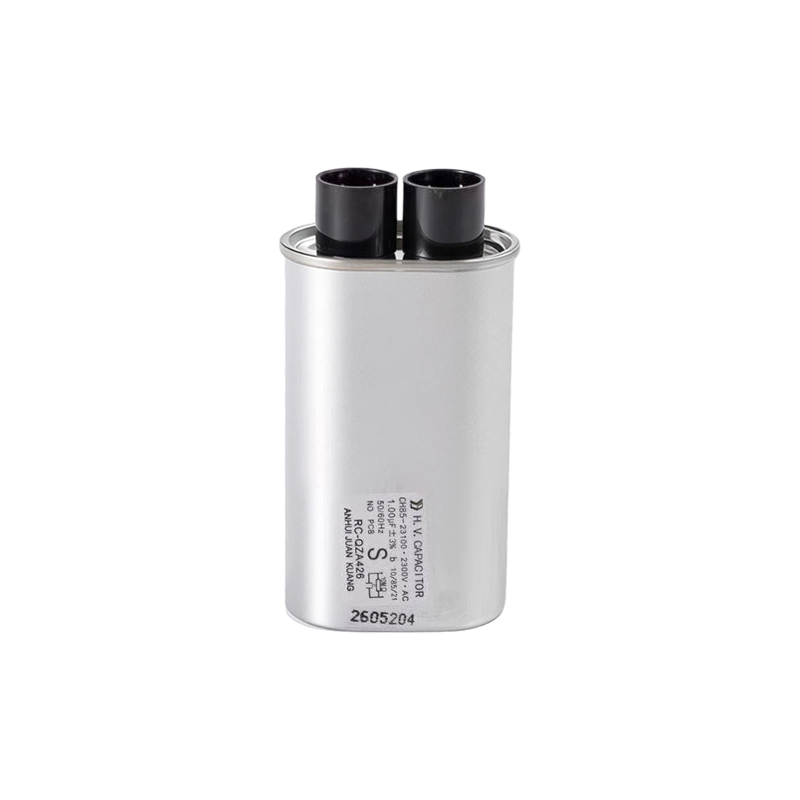

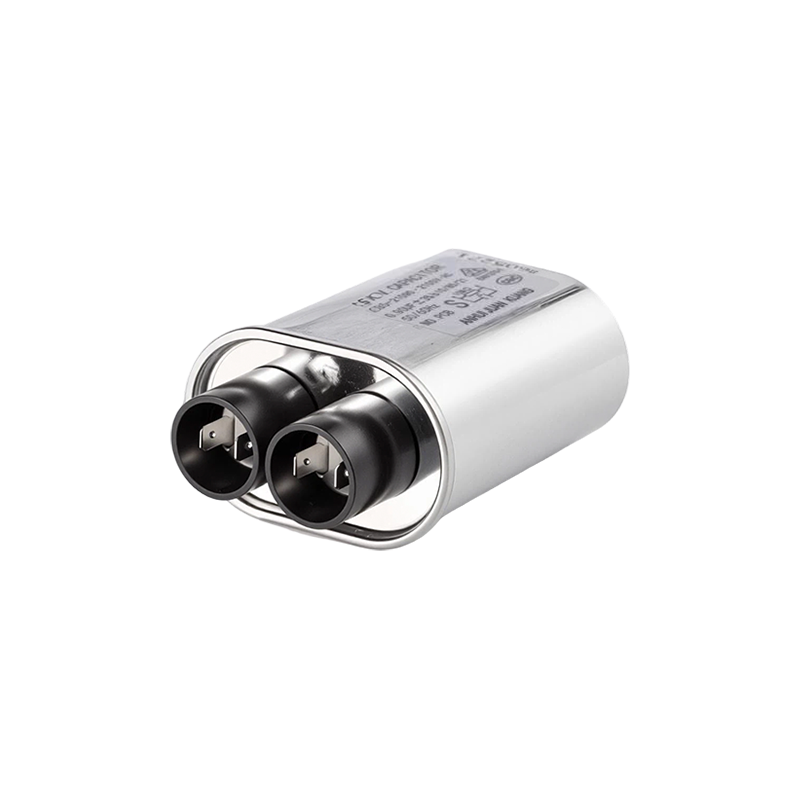

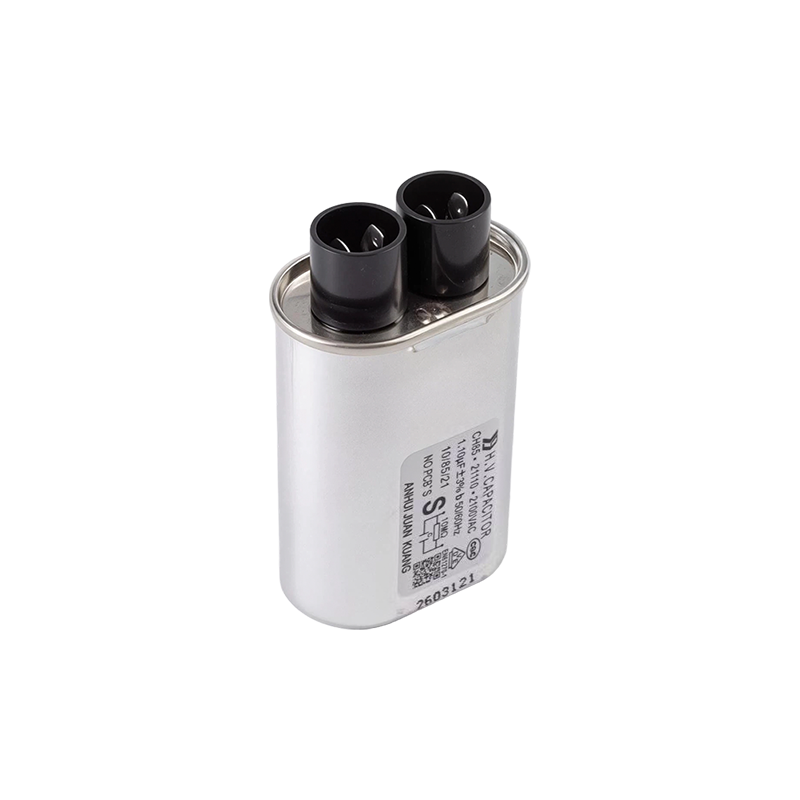

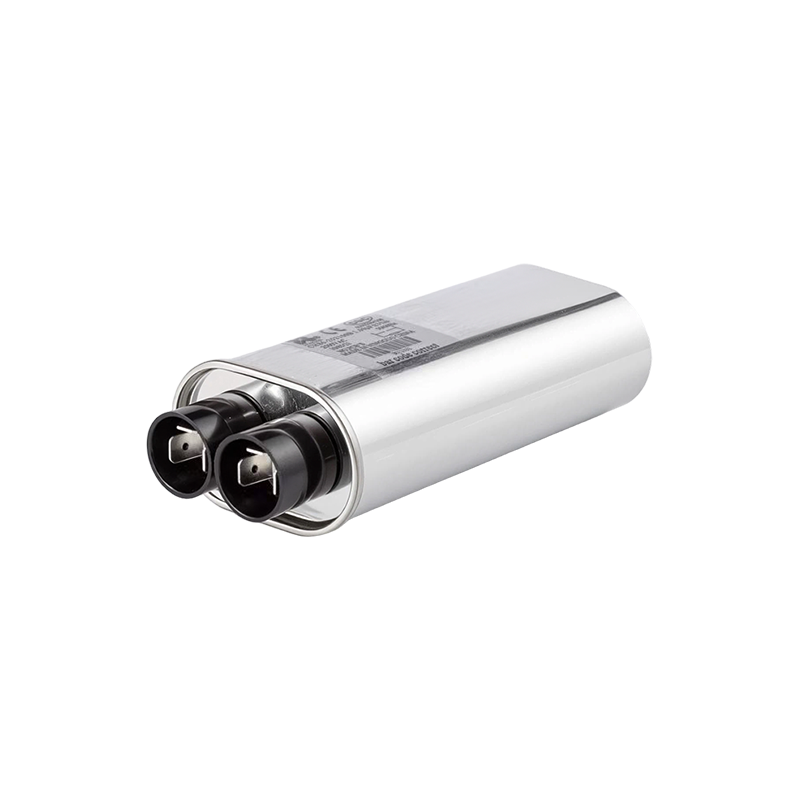

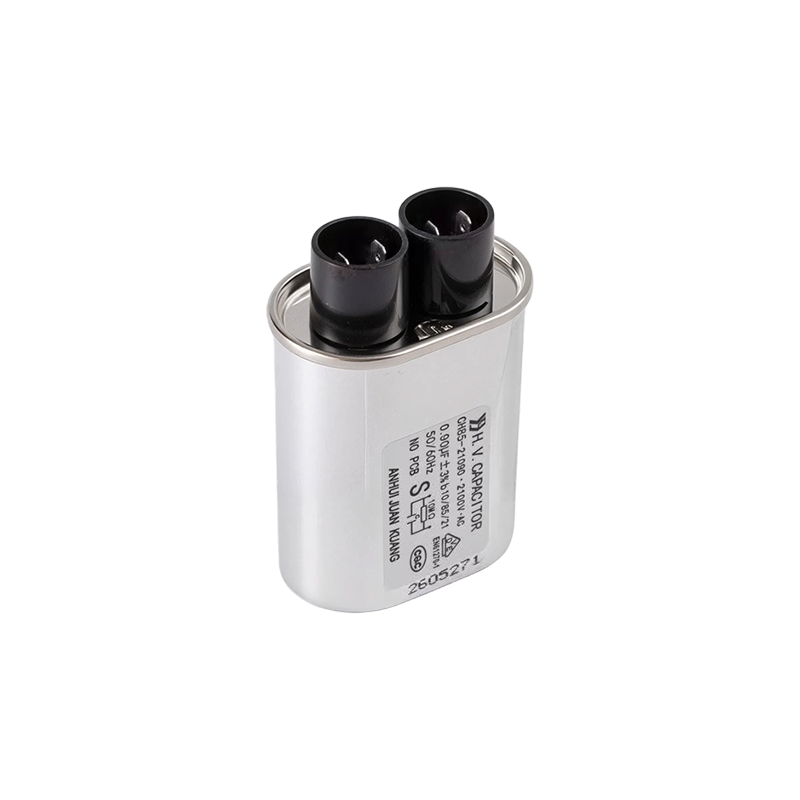

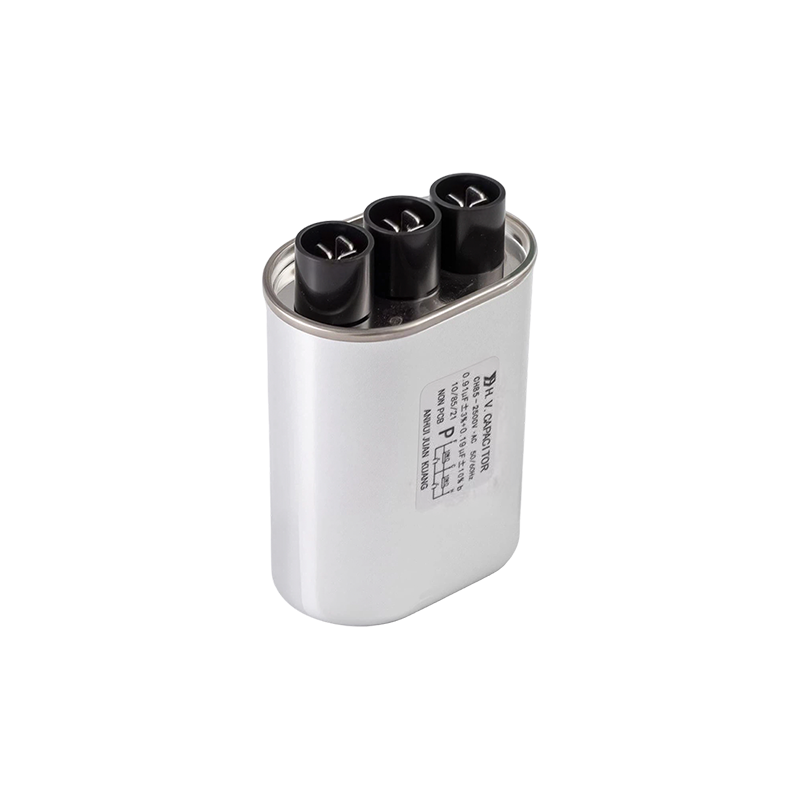

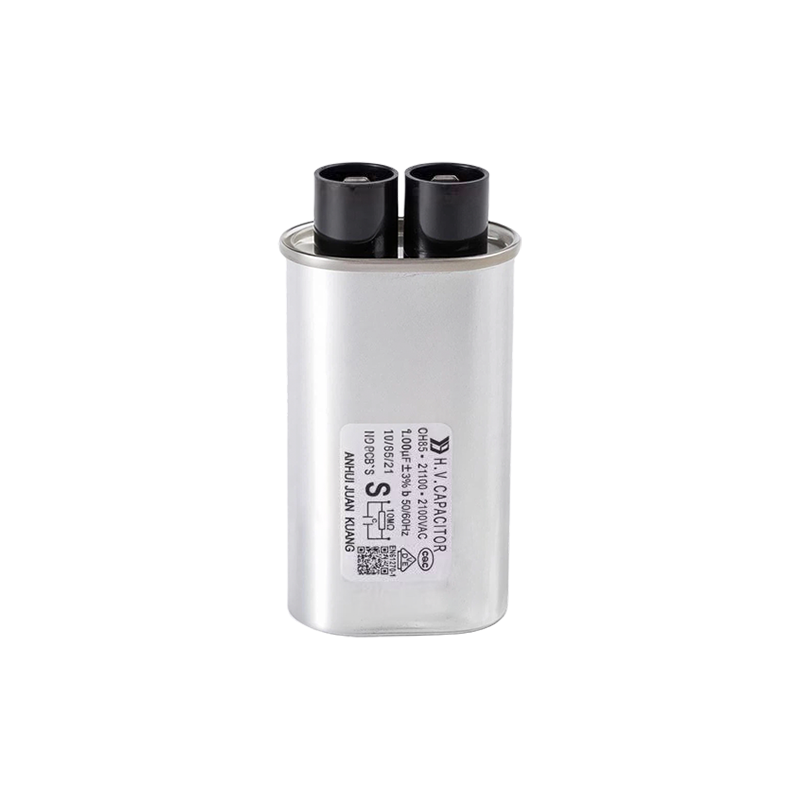

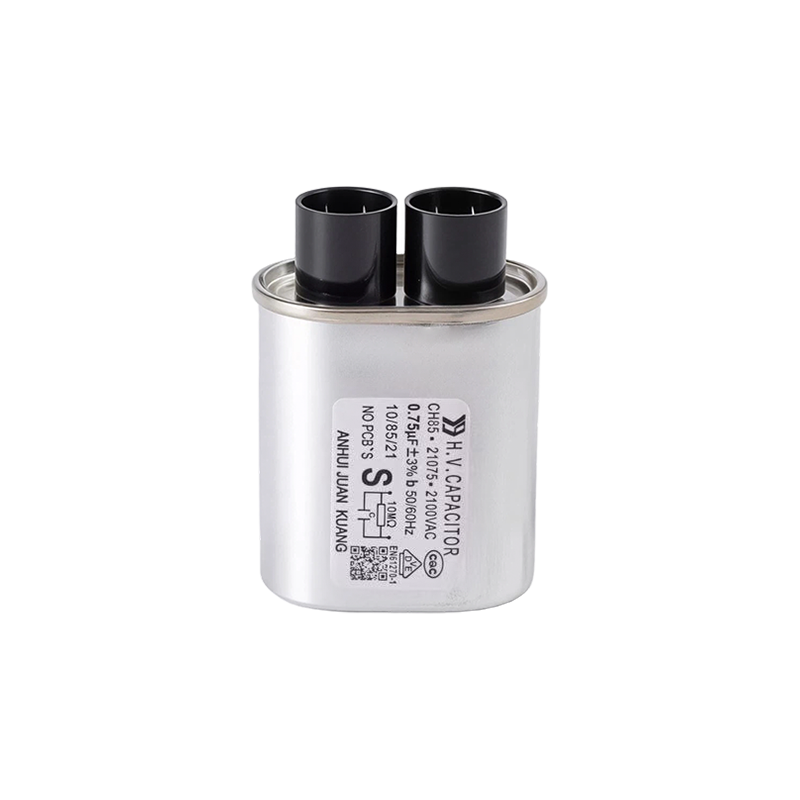

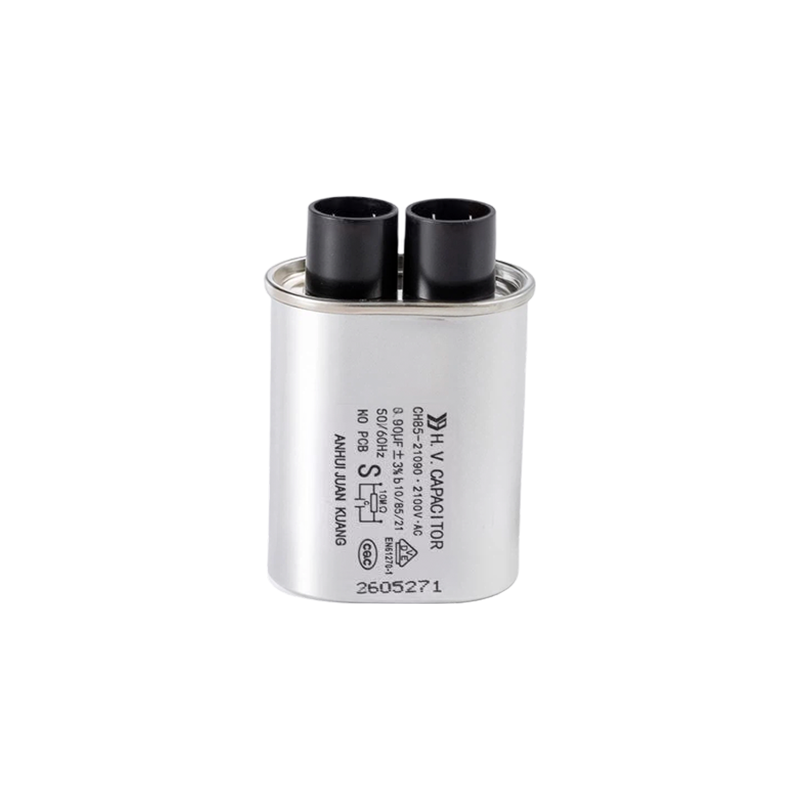

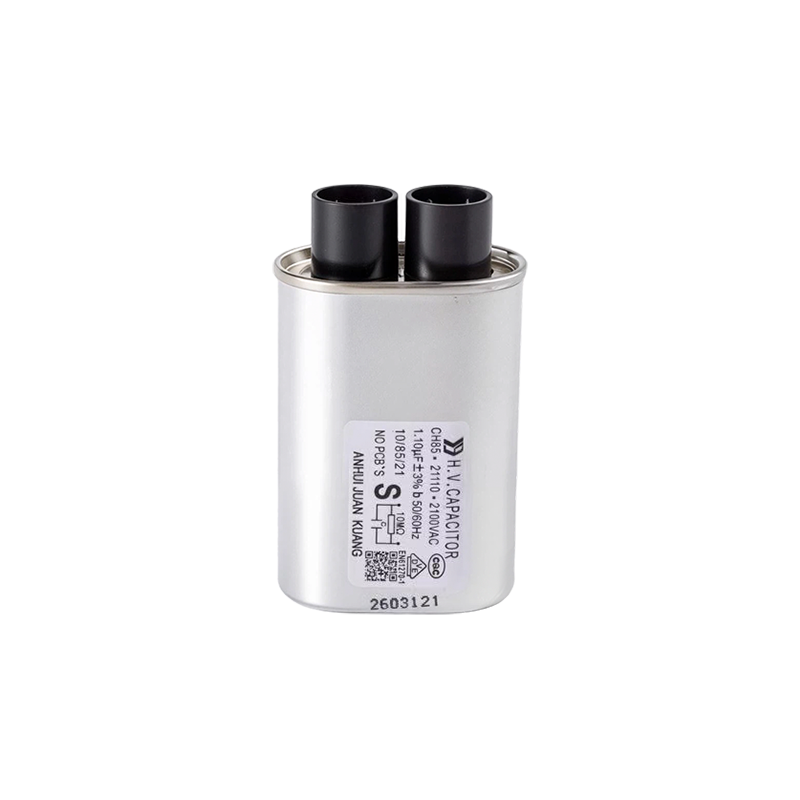

Высоковольтные конденсаторы серии CH85 изготовлены по технологии композитного масляного диэлектрика. Изделие специально спроектировано для работы при сверхвысоком напряжении и удовлетворяет требованиям стабильного выходного высоковольтного постоянного тока в схеме выпрямителя-удвоителя напряжения внутри микроволновых печей. Это незаменимый основной электрический компонент, обеспечивающий выходную мощность магнетрона микроволновой печи.
Способность выдерживать сверхвысокое напряжение для безопасной и надёжной эксплуатации: высокое номинальное рабочее напряжение и превосходная электрическая прочность позволяют выдерживать высокие значения постоянного напряжения, формируемого схемой выпрямителя-удвоителя напряжения микроволновой печи во время работы (как правило, свыше 2000 В), гарантируя стабильность и эффективность источника питания магнетрона.
Встроенный разрядный резистор для безопасности при отключении питания: изделие оснащено внутренним разрядным резистором. После отключения микроволновой печи высоковольтный заряд, накопленный в конденсаторе, быстро стекает до безопасного потенциала через встроенный резистор. Это значительно снижает риск поражения электрическим током при техническом обслуживании и эксплуатации, соответствует нормам безопасности при проектировании бытовой техники.
Масляная конструкция с превосходной высоковольтной изоляцией: композитный масляный диэлектрик обладает отличными изоляционными свойствами и стабильностью при высоком напряжении в условиях сильного электрического поля, эффективно предотвращая частичные разряды и пробой изоляции при высоком напряжении, что обеспечивает длительную стабильную работу.
Стабильные электрические параметры и хороший энергосберегающий эффект: стабильная электрическая характеристика изделия обеспечивает эффективную и стабильную выходную мощность магнетрона, снижая потери холостого хода и рабочий шум микроволновой печи.
◆ Ключевые точки продаж
Универсальное применение для бытовых и коммерческих микроволновых печей: конденсаторы серии CH85 подходят для комплектации от маломощных бытовых до мощных коммерческих микроволновых печей и обладают высокой универсальностью.
Проверка изделий основными производителями микроволновых печей: прошли испытания у ведущих брендов, включая Galanz, Midea и Panasonic, полная гарантия качества и надёжности.
Энергосберегающая конструкция, снижающая энергопотребление при работе микроволновой печи: высококачественные конденсаторы повышают эффективность схемы выпрямителя-удвоителя напряжения, помогают сократить общее энергопотребление микроволновой печи и соответствуют всё более строгим стандартам энергоэффективности бытовой техники.
Встроенный резистор упрощает внутренние схемы микроволновой печи: отпадает необходимость проектирования внешнего разрядного резистора, снижаются затраты на комплектующие и трудозатраты при сборке.

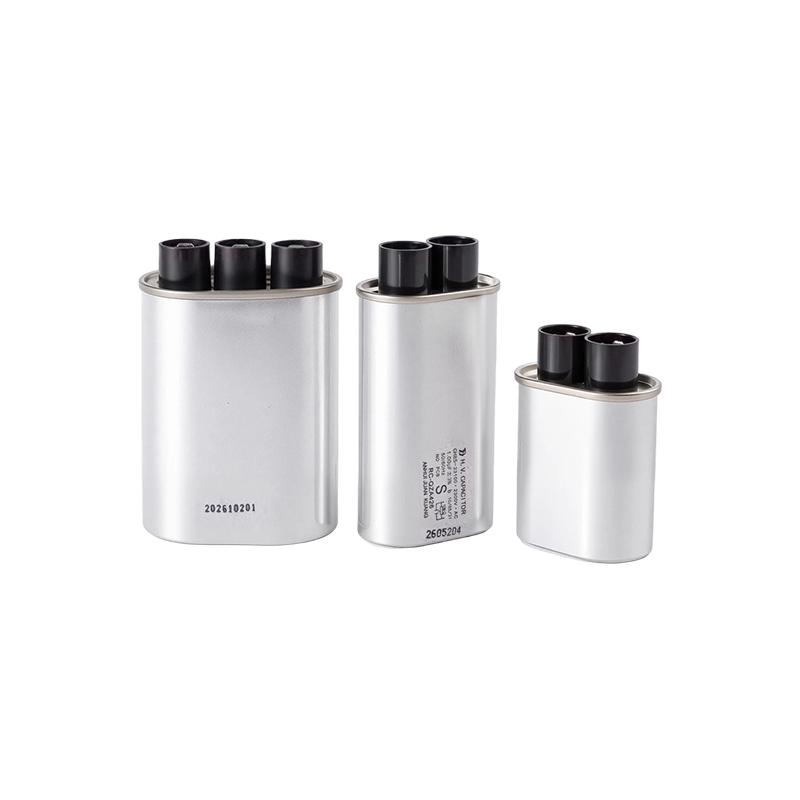

Разнообразие номиналов для различных мощностных диапазонов: выпускаются модификации с разными значениями электрической прочности и ёмкости, охватывающие микроволновые печи мощностью от 600 Вт до 2000 Вт.
◆ Основные приложения
Источники питания магнетронов бытовых микроволновых печей, схемы выпрямителей-удвоителей напряжения
Высоковольтные источники питания коммерческих микроволновых печей (общественное питание, медицинское оборудование)
Высоковольтные конденсаторы для промышленного оборудования микроволнового нагрева
Специальные запасные части для ремонта микроволновых печей
Комплектующие для OEM-поставок производителям микроволновых печей
| Номинальное напряжение VAC |
2100 В переменного тока 2500 В переменного тока |
| Толерантность |
±3% |
| Класс эксплуатации |
S-класс |
| Номинальная частота fR |
50/60 Гц |
| Испытательное напряжение переменного тока от клеммы к клемме |
4.3*Un (VDC)/10с |
| Изоляционные клеммы напряжения к корпусу |
2.4*Un+1200（VAC）/ 1с |
| Коэффициент диссипации tan δ при 20 ℃ |
≤0,001 （1 кГц） |
| Климатическая категория |
10/85/21 |
| Емкость（мкФ） |
Номинальное напряжение （В переменного тока） |

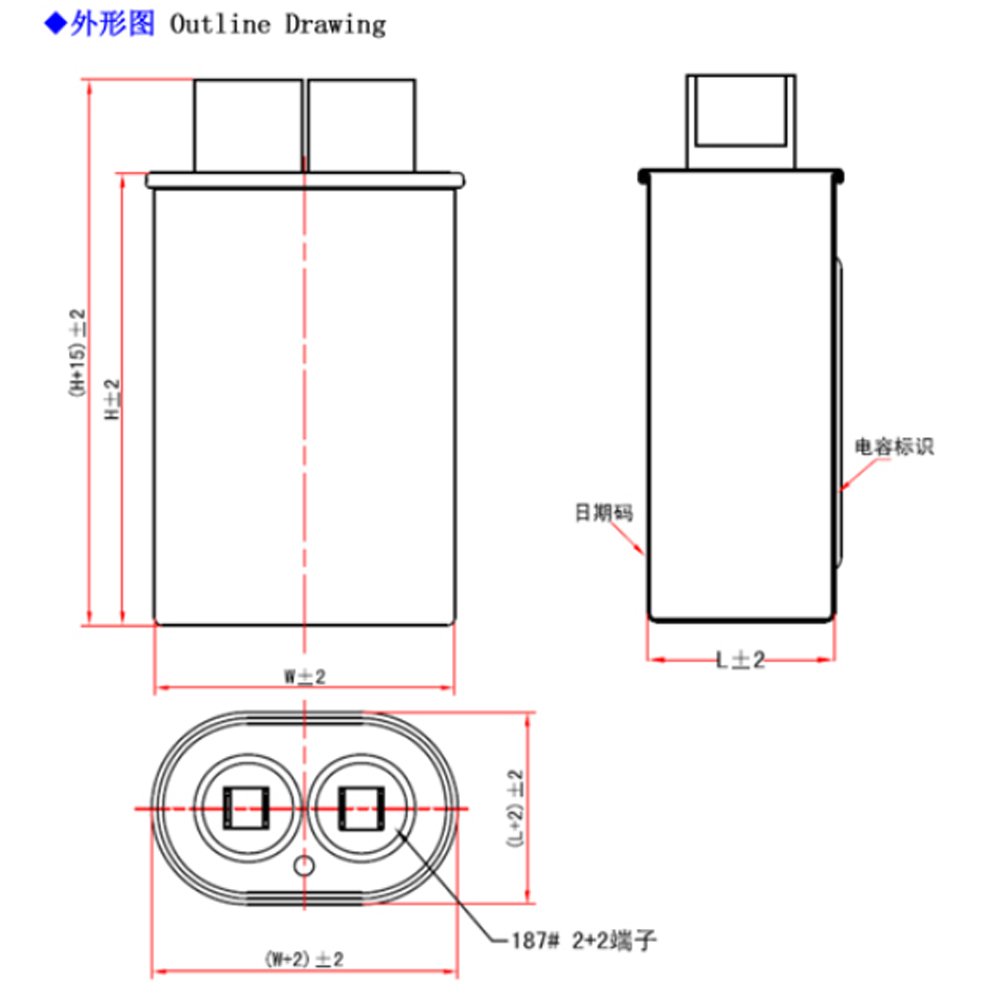

Размеры корпуса |
| L±1 дюйм（мм） |
Ш±1 дюйм（мм） |
H±1 дюйм（мм） |
| 0,5 |
2100 |
1.26（32） |
2.05(52) |
2.36(60) |
| 0,6 |
2100 |
1.26（32） |
2.05(52) |
2.36(60) |
| 0,65 |
2100 |
1.26（32） |
2.05(52) |
2.36(60) |
| 0,7 |
2100 |
1.26（32） |
2.05(52) |
2.56(65) |
| 0,75 |
2100 |
1.26（32） |
2.05(52) |
2.56(65) |
| 0,8 |
2100 |
1.26（32） |
2.05(52) |
2.76(70) |
| 0,85 |
2100 |
1.26（32） |
2.05(52) |
2.76(70) |
| 0,9 |
2100 |
1.26（32） |
2.05(52) |
2.76(70) |
| 0,92 |
2100 |
1.26（32） |
2.05(52) |
2.76(70) |
| 0,95 |
2100 |
1.26（32） |
2.05(52) |
2,95(75) |
| 1 |
2100 |
1.26（32） |
2.05(52) |
2,95(75) |
| 1,05 |
2100 |
1.26（32） |
2.05(52) |
2,95(75) |
| 1.07 |
2100 |
1.26（32） |
2.05(52) |
3.15(80) |
| 1.1 |
2100 |
1.26（32） |
2.05(52) |
3.15(80) |
| 1.15 |
2100 |
1.26（32） |
2.05(52) |
3.35(85) |
| 1.2 |
2100 |
1.26（32） |
2.05(52) |
3.54(90) |
| 1,05 |
2500 |
1.26（32） |
2.05(52) |
4.33(110) |
| 1.1 |
2500 |
1.26（32） |
2.05(52) |
4.33(110) |
| 1.15 |
2500 |
1.26（32） |
2.05(52) |
4.33(110) |
| 1.2 |
2500 |
1.26（32） |
2.05(52) |
4.72(120) |
