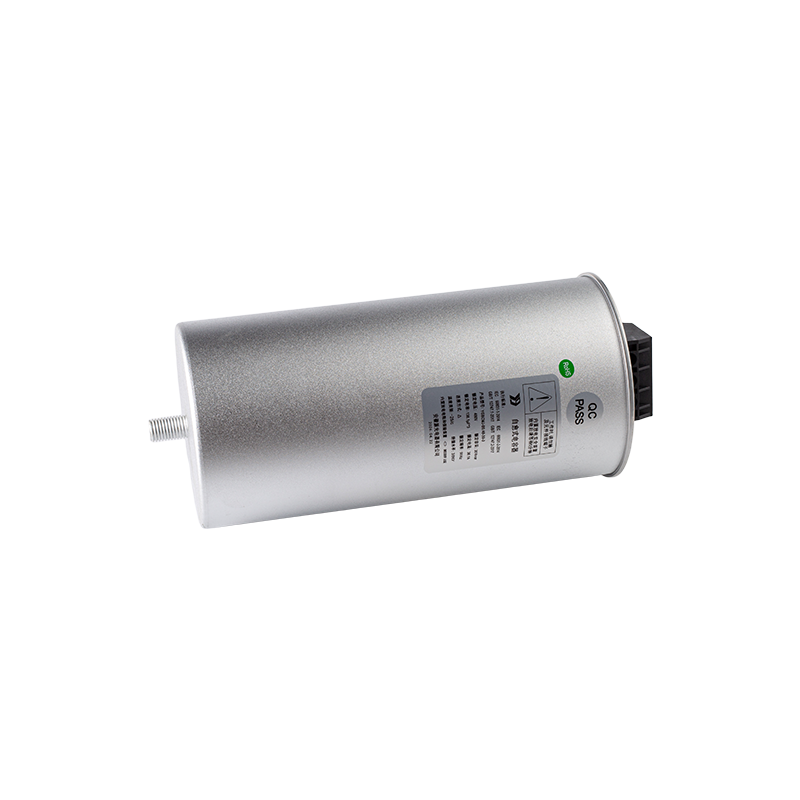

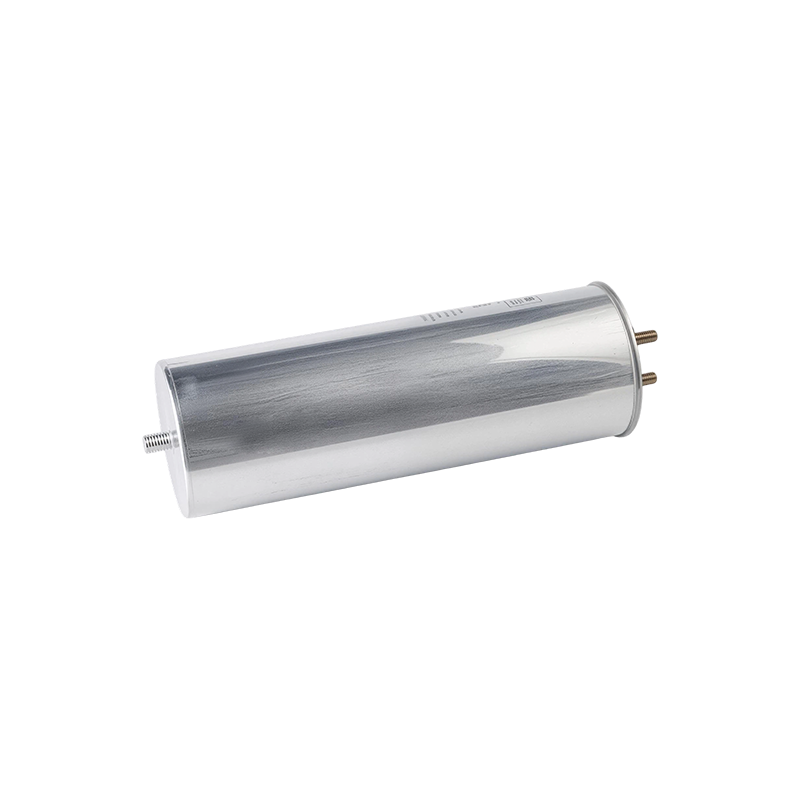

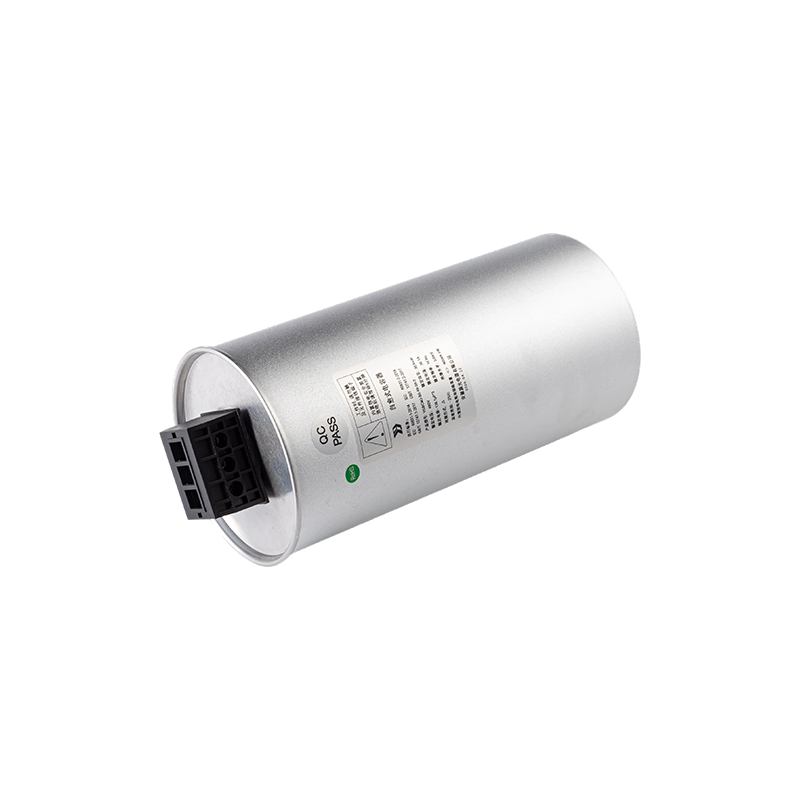

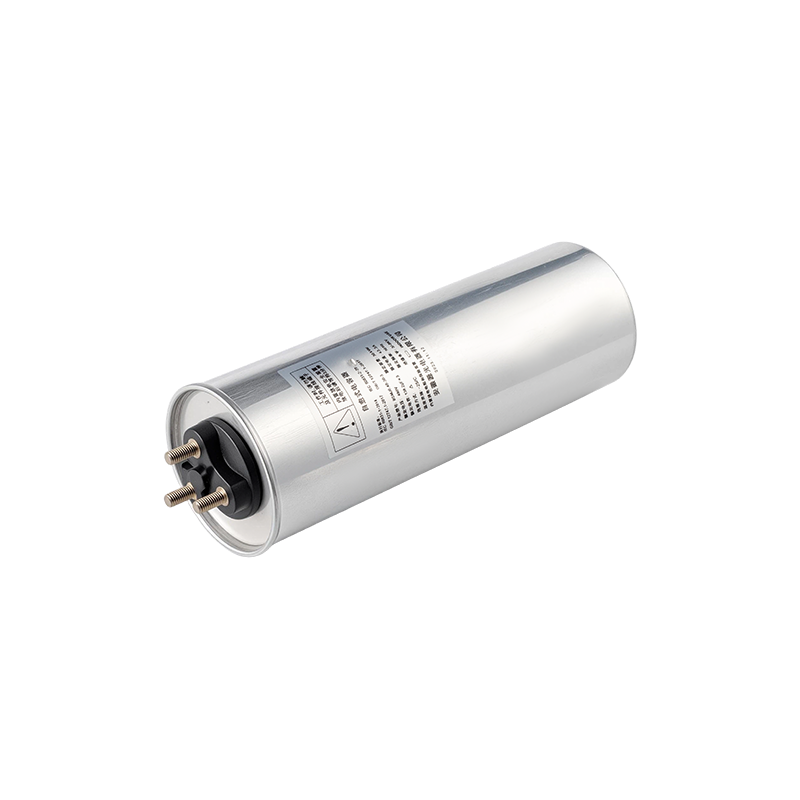

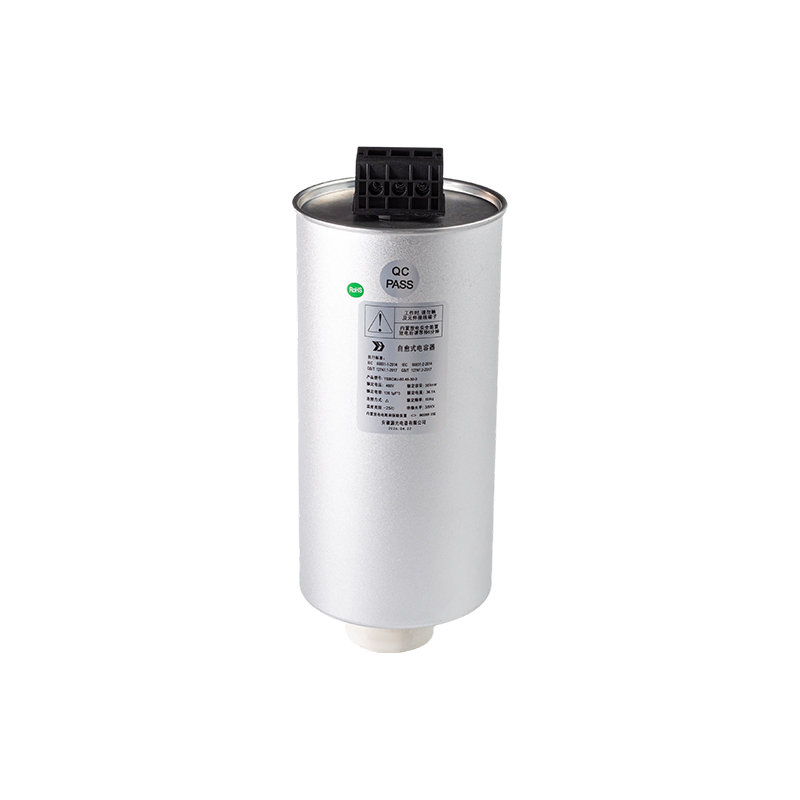

Стандартные цилиндрические низковольтные шунтирующие конденсаторы питания с алюминиевым корпусом PFC

◆ Особенности
Используется в цепях низковольтных фильтров переменного тока
Устройство защиты от избыточного давления
Свойство самовосстановления
Технология резки волн для высокого пускового тока
Низкий коэффициент потерь и длительный срок службы


◆ Приложения
Коррекция коэффициента мощности
Автокомпенсационная конденсаторная батарея
Может образовывать схему фильтра с индуктивностью

Свяжитесь с нами
ПРЕДЫДУЩАЯ:Демпферные конденсаторы IGBT ДАЛЕЕ:Стандартные низковольтные трехфазные квадратные силовые конденсаторы PFC

Категория продукта

  • Подробная информация о продукте
  • Часто задаваемые вопросы
  • Свяжитесь с нами
Эталонный стандарт ГБ/Т 12747, МЭК 60831
Климатическая категория 40/85/56
Рабочая температура -25～55℃
Температура хранения -40～85℃
Диапазон напряжения 230 В переменного тока～525 В переменного тока, может до 2000 В переменного тока
Диапазон емкости См. приложение
Допуск емкости ±5%;±10%
Испытательное напряжение между ТТ 2.15Un(10с,20±5℃)
Испытательное напряжение между TC 3 кВ переменного тока или √2Un+1 кВ переменного тока, что выше (10 с,20±5℃)
тгδ ≤0,001(20±5℃)
Макс. Разрешенное напряжение 1.1Un
Макс. Разрешенный ток 1,3 дюйма
Макс.Высота во время работы 2000м
Макс.Крутящий момент клемм М6:5Нм; М8:6Нм; М10:8Нм
Макс.Крутящий момент установки 10Нм

Тип Напряжение
В		 50Гц 60Гц Емкость
мкФ		 Размер
Д*В мм
Выходной квар Текущий А Выходной квар Текущий А
250 В переменного тока, 50/60 Гц Номинальное напряжение 250 В переменного тока, 50/60 Гц
BKMJLK0.25-5-3 250 5 11,5 6 13,9 254,8 Φ76*167
BKMJLK0.25-10-3 250 10 23.1 12 27,7 509,6 Φ76*233
BKMJLK0.25-15-3 250 15 34,6 18 41,6 764,3 Φ86*248
BKMJLK0.25-20-3 250 20 46,2 24 55,4 1019,1 Φ86*353
BKMJLK0.25-25-3 250 25 57,7 30 69,3 1273,9 Φ96*353
BKMJLK0.25-30-3 250 30 69,3 36 83,1 1528,7 Φ106*353

Тип Напряжение
В		 50Гц 60Гц Емкость
мкФ		 Размер
Д*В мм
Выходной квар Текущий А Выходной квар Текущий А
400 В переменного тока, 50/60 Гц Номинальное напряжение 400 В переменного тока, 50/60 Гц
BKMJLK0.4-10-3 400 10 14,4 12 17.3 157,3 Φ76*203
BKMJLK0.4-15-3 400 15 21,7 18 26 236 Φ76*248
BKMJLK0.4-20-3 400 20 28,9 24 34,6 314,5 Φ86*248
BKMJLK0.4-25-3 400 25 36,1 30 43,3 393,2 Φ96*278
BKMJLK0.4-30-3 400 30 43,3 36 52 471,8 Φ106*278
BKMJLK0.4-35-3 400 35 50,5 42 60,6 550,4 Φ116*278
BKMJLK0.4-40-3 400 40 57,7 48 69,3 629,1 Φ126*278
BKMJLK0.4-50-3 400 50 72,2 60 86,6 995,2 Φ136*278
450 В переменного тока, 50/60 Гц Номинальное напряжение 450 В переменного тока, 50/60 Гц
BKMJLK0.45-10-3 450 10 12,8 12 15,4 168,5 Φ76*233
BKMJLK0.45-15-3 450 15 19.2 18 23.1 231,7 Φ76*248
BKMJLK0.45-20-3 450 20 25,7 24 30,8 308,9 Φ86*248
BKMJLK0.45-25-3 450 25 32.1 30 38,5 340,3 Φ96*278
BKMJLK0.45-30-3 450 30 38,5 36 46,2 408,3 Φ106*278
BKMJLK0.45-35-3 450 35 44,9 42 53,9 476,4 Φ106*278
BKMJLK0.45-40-3 450 40 51,3 48 61,6 566,8 Φ116*278
BKMJLK0.45-50-3 450 50 64,2 60 77 708,5 Φ126*278
480 В переменного тока, 50/60 Гц Номинальное напряжение 480 В переменного тока, 50/60 Гц
BKMJLK0.48-10-3 480 10 12 12 14,4 169,2 Φ76*233
BKMJLK0.48-15-3 480 15 18 18 21,7 196,7 Φ76*278
BKMJLK0.48-20-3 480 20 24.1 24 28,9 262,2 Φ86*278
BKMJLK0.48-25-3 480 25 30.1 30 36,1 327,8 Φ96*278
BKMJLK0.48-30-3 480 30 36,1 36 43,3 408 Φ106*278
BKMJLK0.48-35-3 480 35 42.1 42 50,5 487,5 Φ116*278
BKMJLK0.48-40-3 480 40 48,1 48 57,7 590 Φ126*278
BKMJLK0.48-50-3 480 50 60,1 60 72,2 721,1 Φ136*278
525 В переменного тока, 50/60 Гц Номинальное напряжение 525 В переменного тока, 50/60 Гц
BKMJLK0.525-10-3 525 10 11 12 13.2 145,9 Φ76*248
BKMJLK0.525-15-3 525 15 16,5 18 19,8 184,9 Φ76*278
BKMJLK0.525-20-3 525 20 22 24 26,4 246,6 Φ86*278
BKMJLK0.525-25-3 525 25 27,5 30 33 308,2 Φ96*278
BKMJLK0.525-30-3 525 30 33 36 39,6 382,2 Φ106*278
BKMJLK0.525-35-3 525 35 38,5 42 46,3 445,9 Φ116*278
BKMJLK0.525-40-3 525 40 44 48 52,8 520,5 Φ126*278
BKMJLK0.525-50-3 525 50 55 60 66 650,7 Φ136*278


Размеры маслонаполненных изделий согласно приведенному выше перечню.

Специальное обозначение по желанию заказчика.

Обозначение для тяжелых условий эксплуатации

Эталонный стандарт ГБ/Т 12747, МЭК 60831
Климатическая категория 40/85/56
Рабочая температура -25～55℃
Температура хранения -40～85℃
Диапазон напряжения 230 В переменного тока～525 В переменного тока, может до 2000 В переменного тока
Диапазон емкости См. приложение
Допуск емкости ±5%; ±10%
Испытательное напряжение между ТТ 2.15Un(10с,20±5℃)
Испытательное напряжение между TC 3 кВ переменного тока или √2Un+1 кВ переменного тока, что выше (10 с,20±5℃)
тгδ ≤0,001(20±5℃)
Макс. Разрешенное напряжение 1.15Un
Макс. Разрешенный ток 1,5 дюйма
Макс.Высота во время работы 2000м
Макс.Крутящий момент клемм М6:5Нм; М8:6Нм; М10:8Нм
Макс.Крутящий момент установки 10Нм
Тип Напряжение
В		 50Гц 60Гц Емкость
мкФ		 Размер
Д*В мм
Выходной квар Текущий А Выходной квар Текущий А
250 В переменного тока, 50/60 Гц Номинальное напряжение 250 В переменного тока, 50/60 Гц
BKMJYG0.25-5-3 250 5 11,5 6 13,9 254,8 Φ76*167
BKMJYG0.25-10-3 250 10 23.1 12 27,7 509,6 Φ76*278
BKMJYG0.25-15-3 250 15 34,6 18 41,6 764,3 Φ86*278
BKMJYG0.25-20-3 250 20 46,2 24 55,4 1019,1 Φ96*278
BKMJYG0.25-25-3 250 25 57,7 30 69,3 1273,9 Φ116*278
BKMJYG0.25-30-3 250 30 69,3 36 83,1 1528,7 Φ136*278
400 В переменного тока, 50/60 Гц Номинальное напряжение 400 В переменного тока, 50/60 Гц
BKMJYG0.4-10-3 400 10 14,4 12 17.3 157,3 Φ76*203
BKMJYG0.4-15-3 400 15 21,7 18 26 236 Φ76*248
BKMJYG0.4-20-3 400 20 28,9 24 34,6 314,5 Φ86*248
BKMJYG0.4-25-3 400 25 36,1 30 43,3 393,2 Φ96*278
BKMJYG0.4-30-3 400 30 43,3 36 52 471,8 Φ106*278
BKMJYG0.4-35-3 400 35 50,5 42 60,6 550,4 Φ116*278
BKMJYG0.4-40-3 400 40 57,7 48 69,3 629,1 Φ126*278
BKMJYG0.4-50-3 400 50 72,2 60 86,6 995,2 Φ126*350

Тип Напряжение
В		 50Гц 60Гц Емкость
мкФ		 Размер
Д*В мм
Выходной квар Текущий А Выходной квар Текущий А
450 В переменного тока, 50/60 Гц Номинальное напряжение 450 В переменного тока, 50/60 Гц
BKMJYG0.45-10-3 450 10 12,8 12 15,4 168,5 Φ76*233
BKMJYG0.45-15-3 450 15 19.2 18 23.1 231,7 Φ76*248
BKMJYG0.45-20-3 450 20 25,7 24 30,8 308,9 Φ86*248
BKMJYG0.45-25-3 450 25 32.1 30 38,5 340,3 Φ96*278
BKMJYG0.45-30-3 450 30 38,5 36 46,2 408,3 Φ106*278
BKMJYG0.45-35-3 450 35 44,9 42 53,9 476,4 Φ116*278
BKMJYG0.45-40-3 450 40 51,3 48 61,6 566,8 Φ126*278
BKMJYG0.45-50-3 450 50 64,2 60 77 708,5 Φ136*278
480 В переменного тока, 50/60 Гц Номинальное напряжение 480 В переменного тока, 50/60 Гц
BKMJYG0.48-10-3 480 10 12 12 14,4 169,2 Φ76*233
BKMJYG0.48-15-3 480 15 18 18 21,7 196,7 Φ76*248
BKMJYG0.48-20-3 480 20 24.1 24 28,9 262,2 Φ86*278
BKMJYG0.48-25-3 480 25 30.1 30 36,1 327,8 Φ96*278
BKMJYG0.48-30-3 480 30 36,1 36 43,3 408 Φ106*278
BKMJYG0.48-35-3 480 35 42.1 42 50,5 487,5 Φ126*278
BKMJYG0.48-40-3 480 40 48,1 48 57,7 590 Φ136*278
BKMJYG0.48-50-3 480 50 60,1 60 72,2 721,1 Φ136*350
525 В переменного тока, 50/60 Гц Номинальное напряжение 525 В переменного тока, 50/60 Гц
BKMJYG0.525-10-3 525 10 11 12 13.2 145,9 Φ76*248
BKMJYG0.525-15-3 525 15 16,5 18 19,8 184,9 Φ76*278
BKMJYG0.525-20-3 525 20 22 24 26,4 246,6 Φ86*278
BKMJYG0.525-25-3 525 25 27,5 30 33 308,2 Φ106*278
BKMJYG0.525-30-3 525 30 33 36 39,6 382,2 Φ106*278
BKMJYG0.525-35-3 525 35 38,5 42 46,3 445,9 Φ116*278
BKMJYG0.525-40-3 525 40 44 48 52,8 520,5 Φ136*278
BKMJYG0.525-50-3 525 50 55 60 66 650,7 Φ126*350
